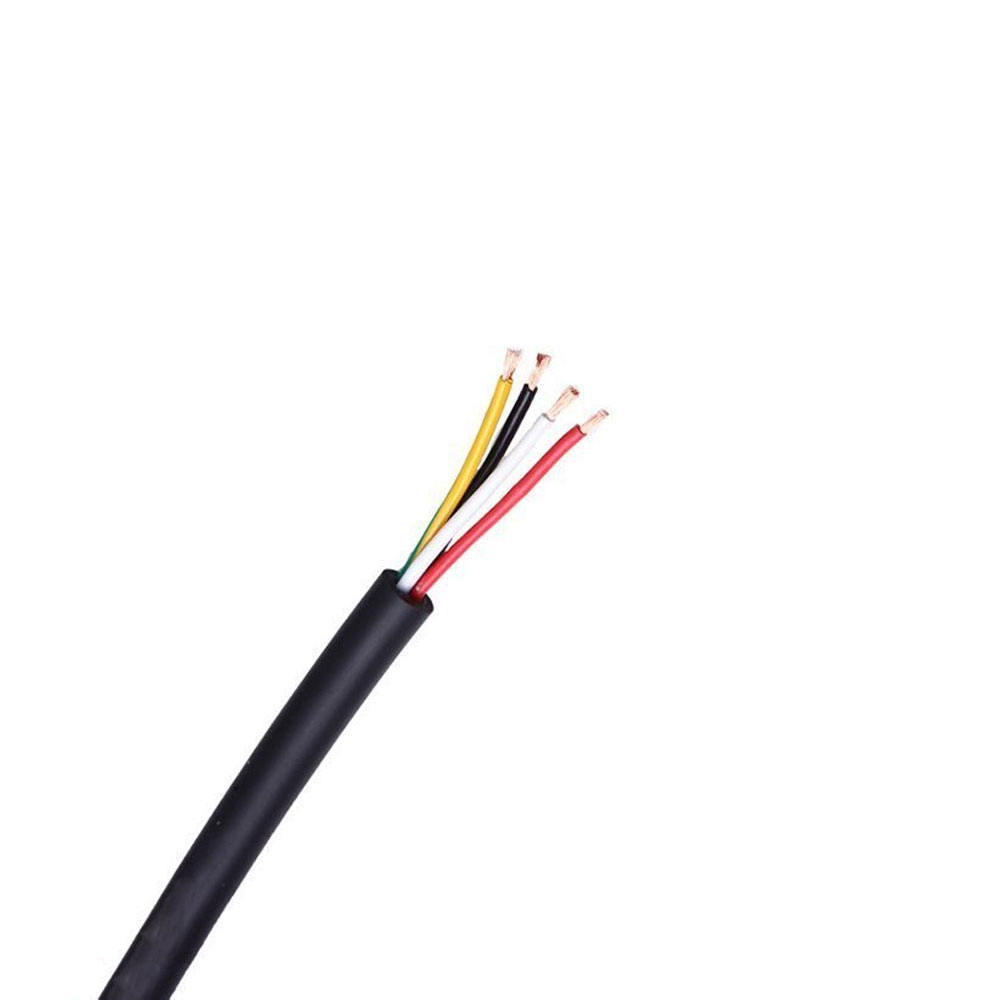

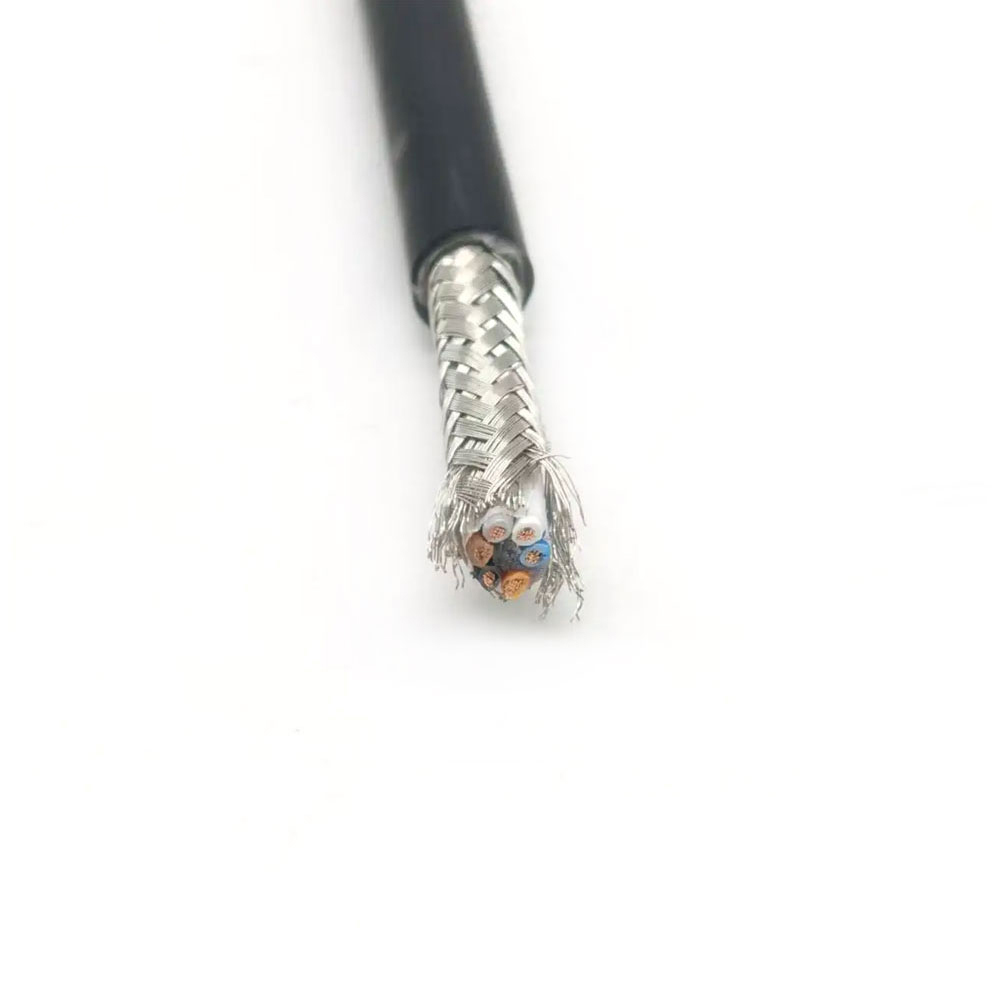

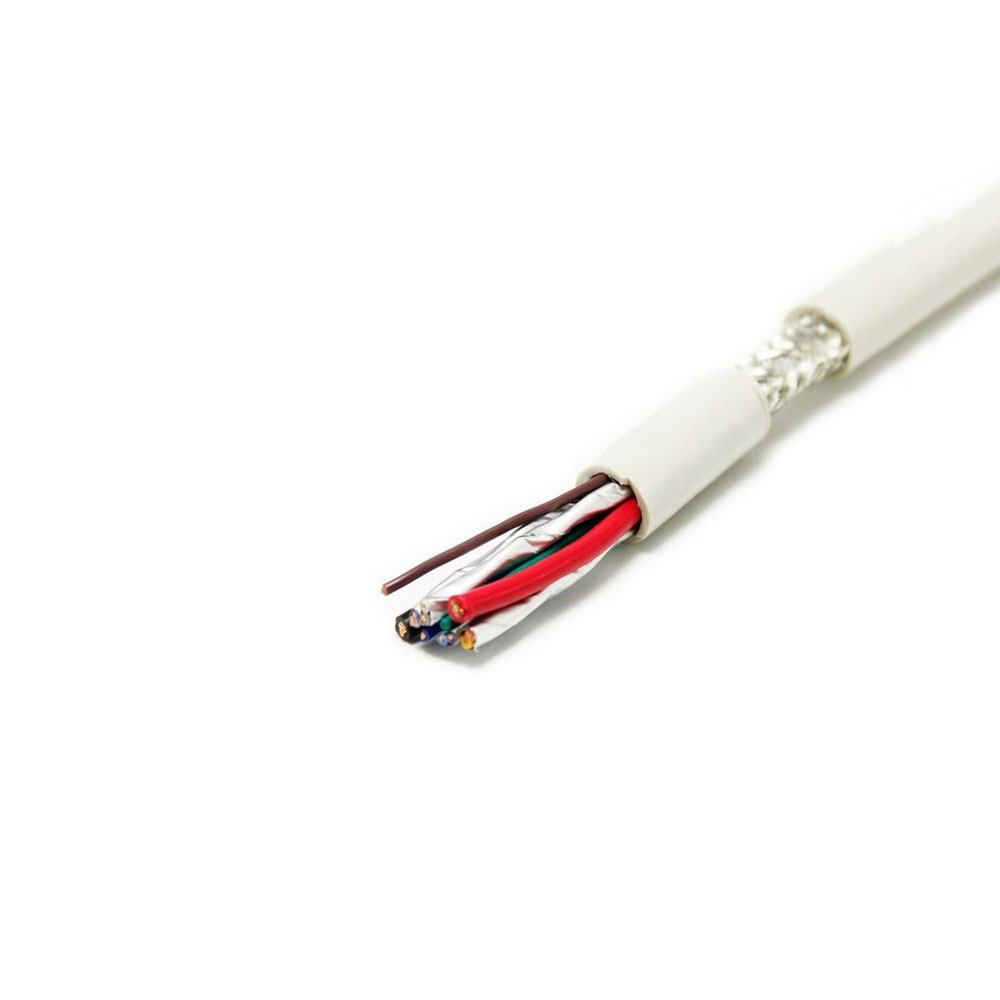

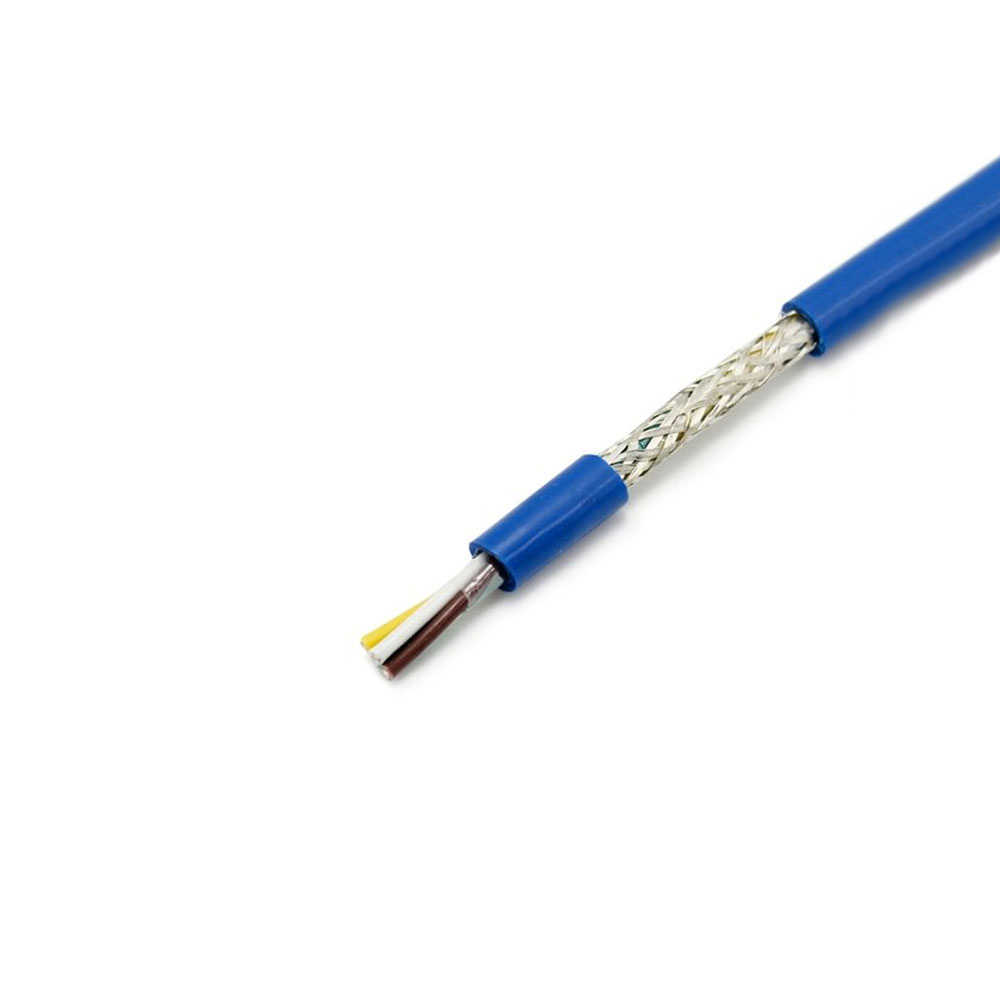

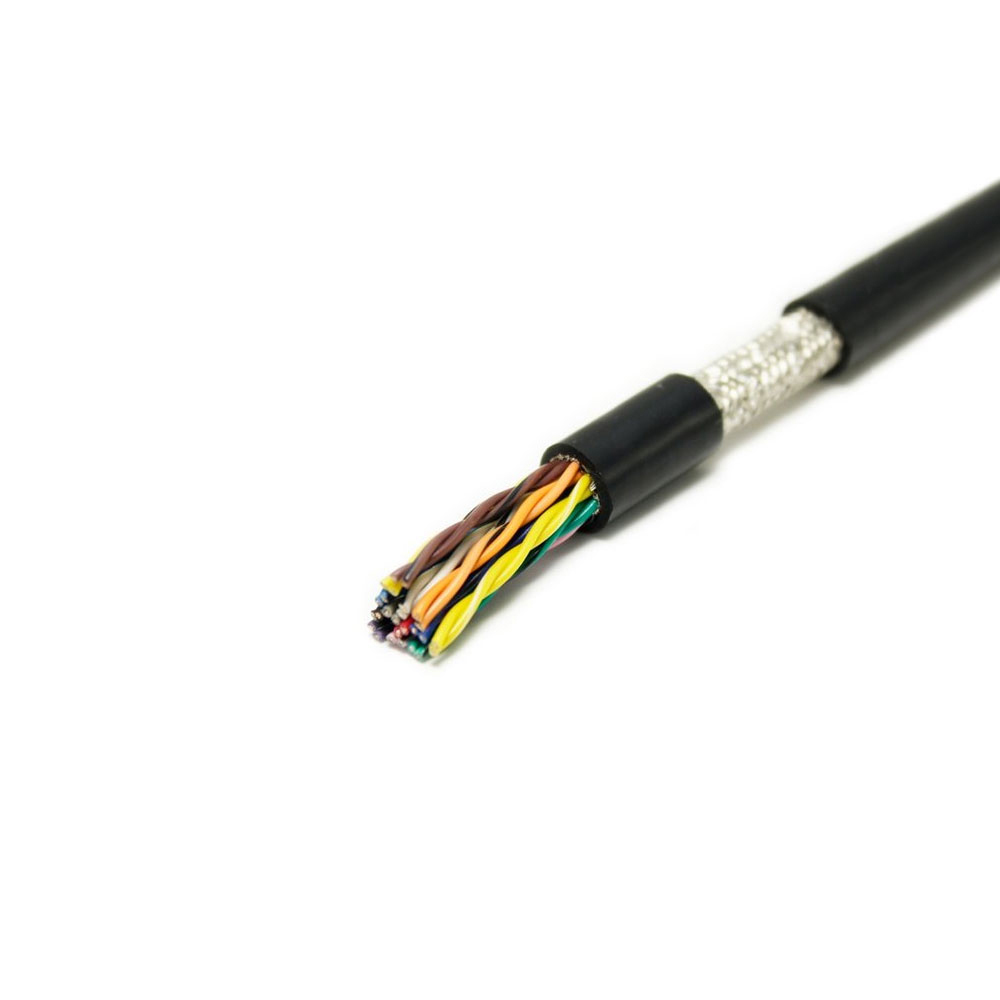

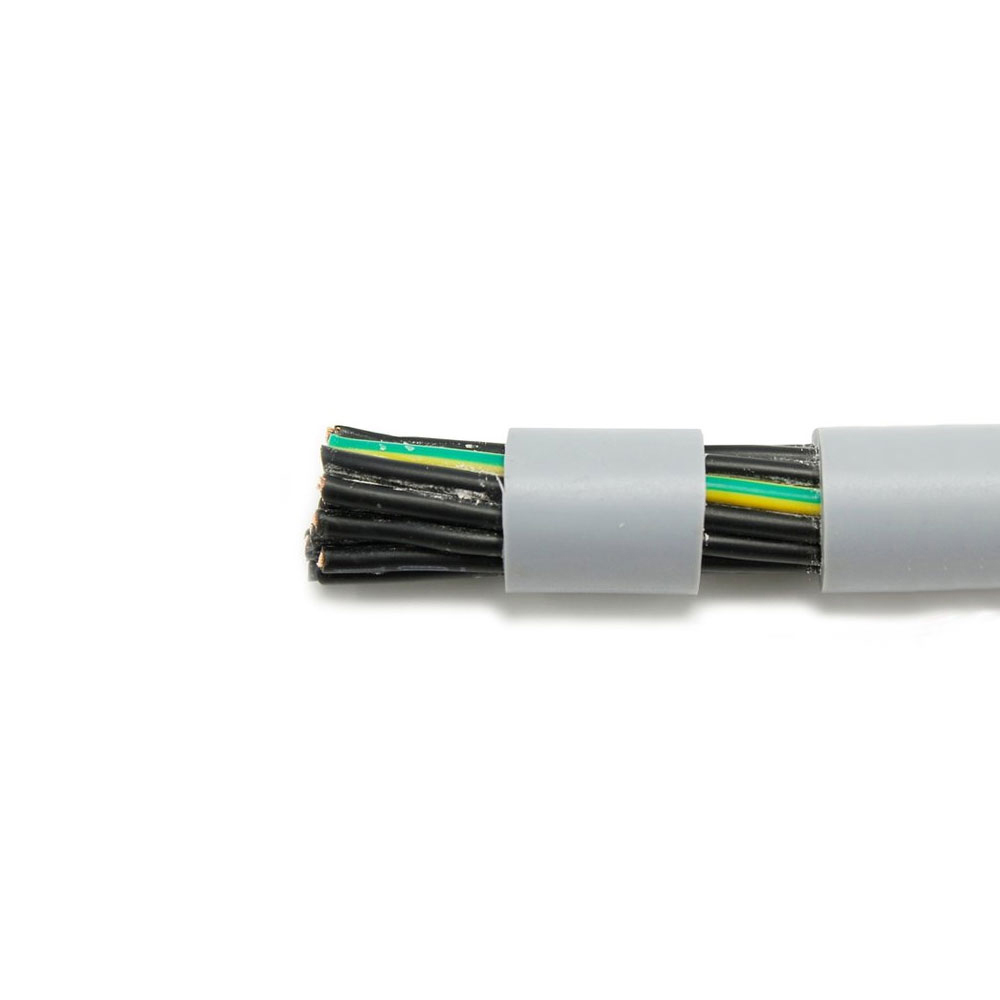

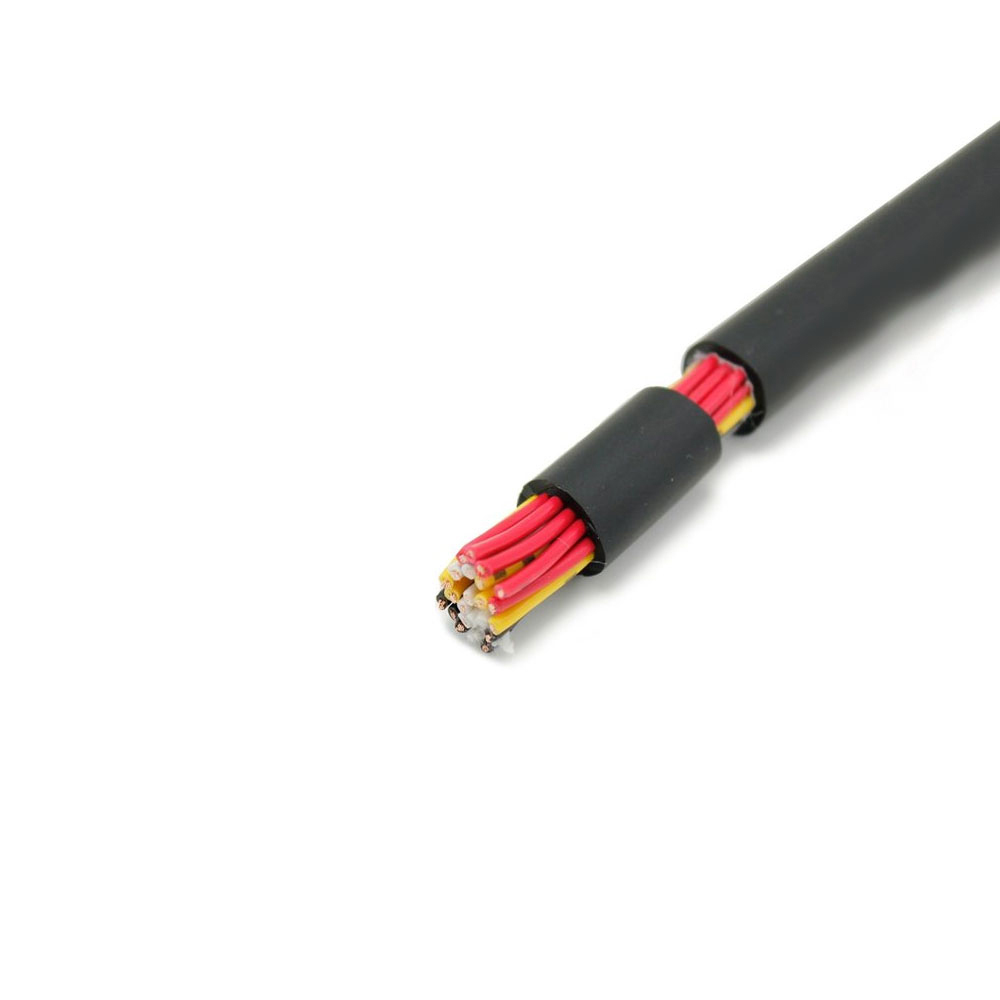

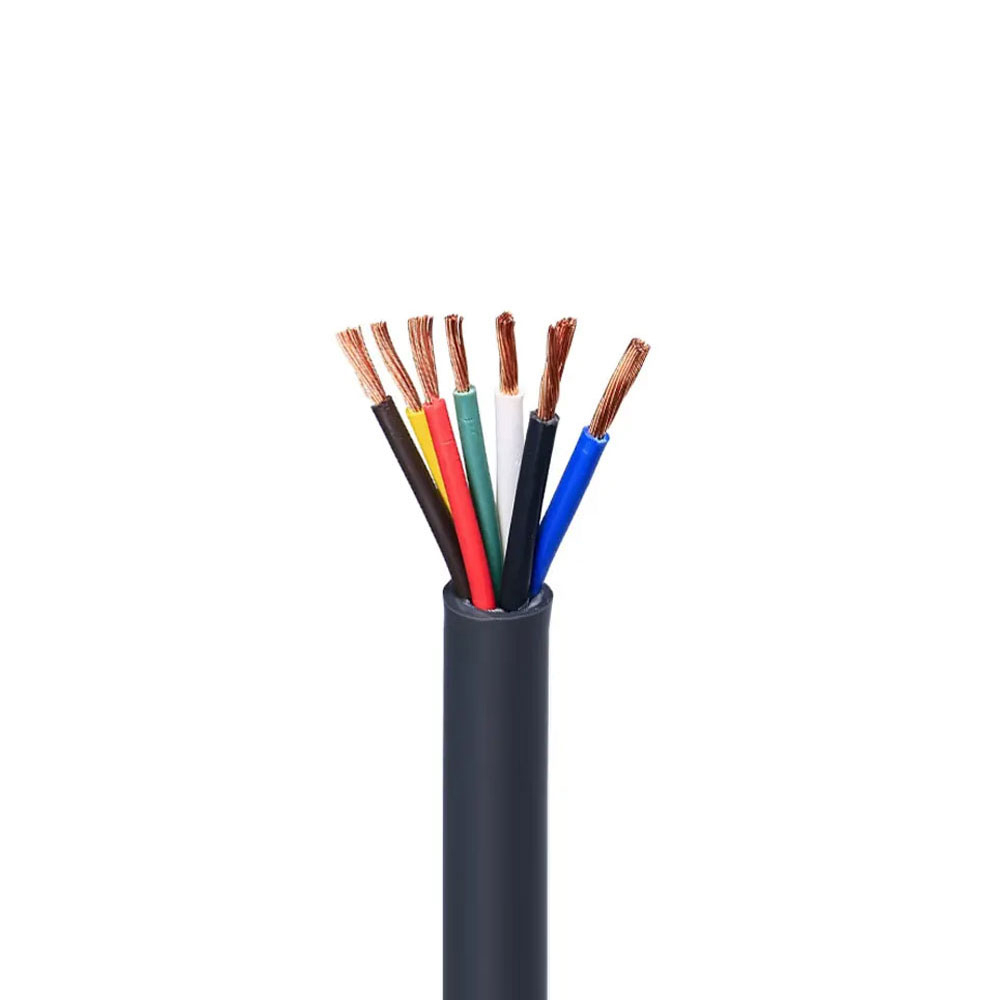

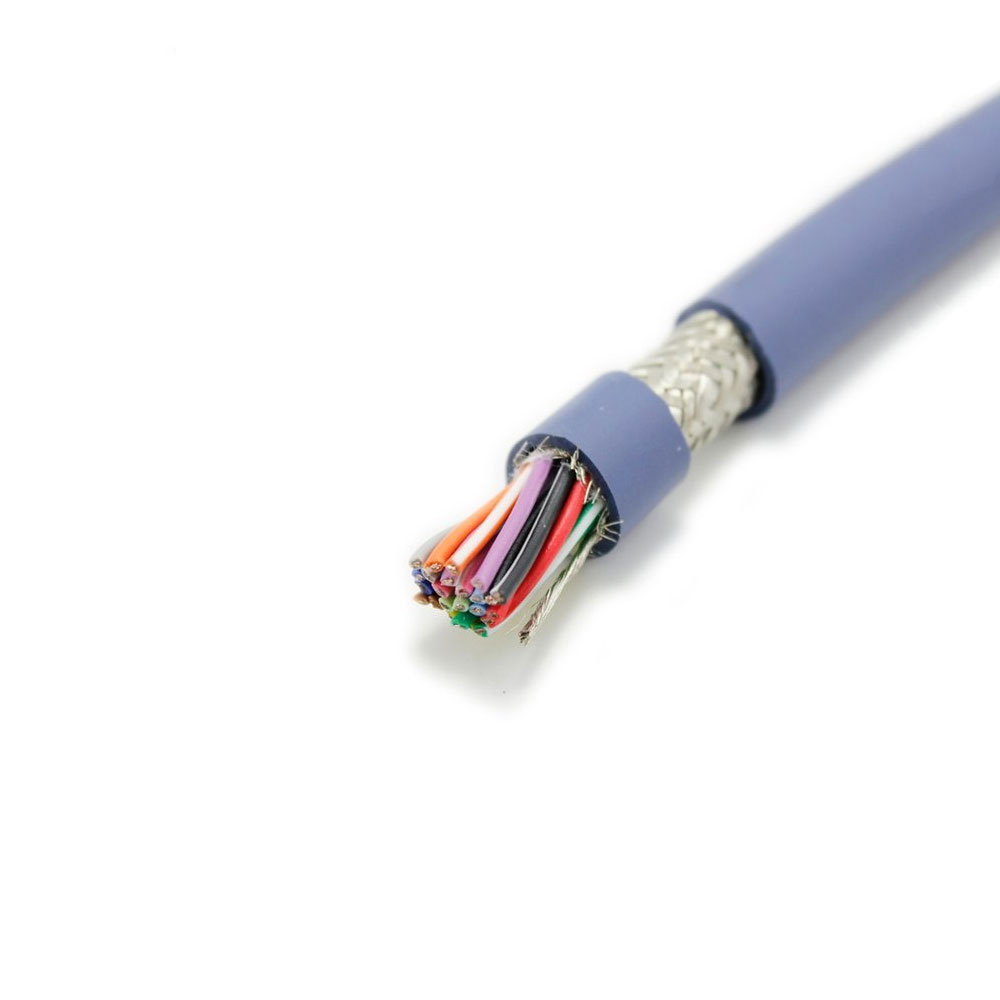

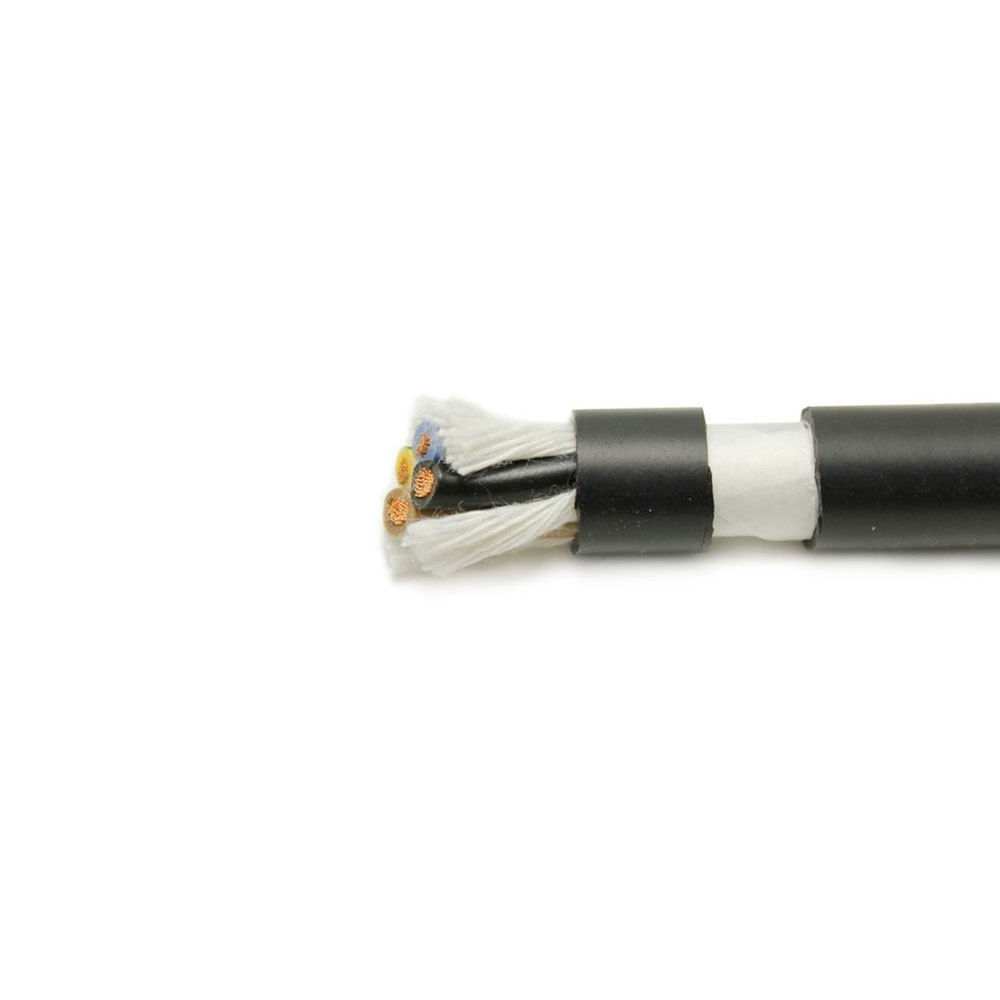

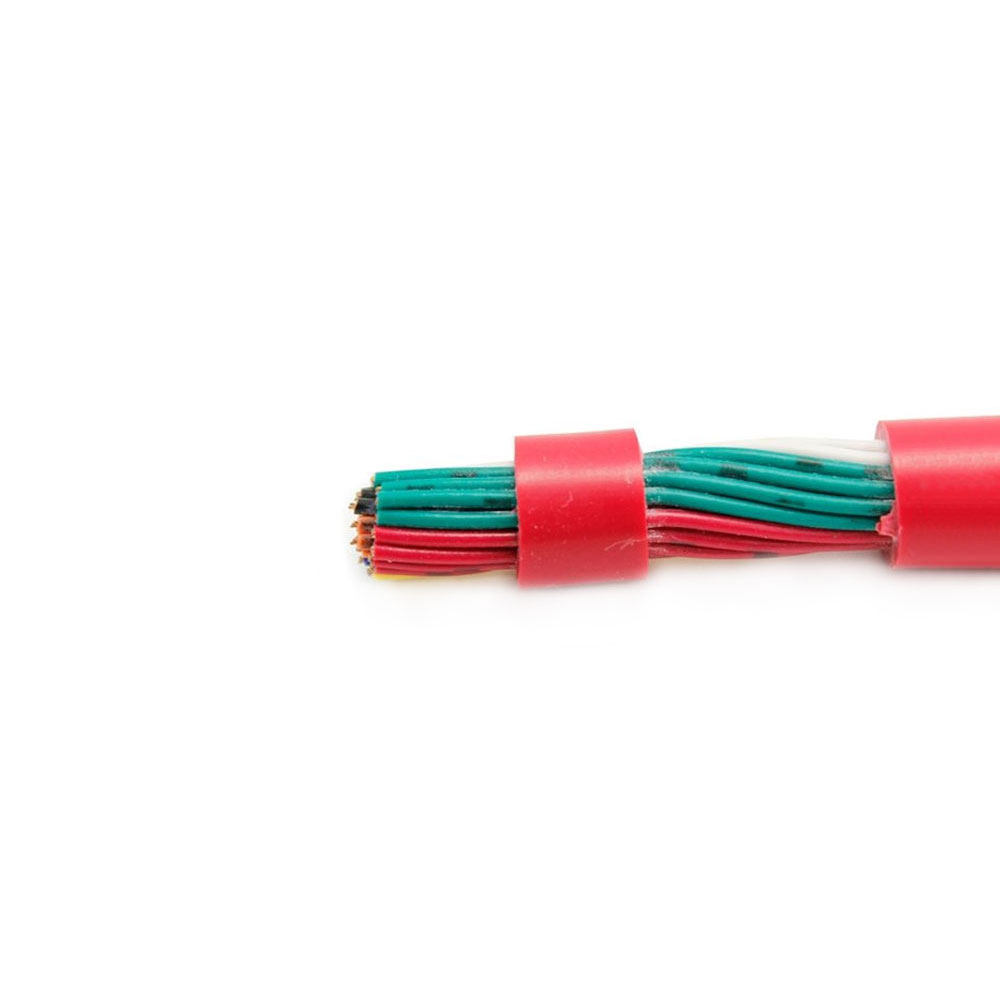

UL2517 Il-sciath Cábla Deimhnithe UL

UL2517 Buntáistí
Sreang Leictreonach Caighdeánach Sainchuspóireach SAM: Comhlíonann sé caighdeán UL 758, atá oiriúnach do naisc inmheánacha i bhfeistí leictreonacha éagsúla
Solúbtha agus Éasca le Sreangú: Éascaíonn seoltóir bog mín-shnáithe lúbadh, atá oiriúnach do ródú inmheánach casta
Aithint Dath Caighdeánaithe: Tairgeann sé níos mó ná deich dathanna caighdeánacha chun tacú le haithint ciorcad agus diagnóis locht
Feidhmíocht Leictreach Cobhsaí: Insliú aonfhoirmeach, friotaíocht voltas iontaofa
Deimhniúchán Dé do Rochtain Mheiriceá Thuaidh: Gabhann sé deimhniú UL agus cUL ag an am céanna, rud a cheadaíonn díolacháin i margaí na SA agus Cheanada

UL2517 Pointí Díolacháin
Sreang Bunúsach do Thionscal Leictreonaic Mheiriceá Thuaidh: Úsáidtear go forleathan é le haghaidh geansaithe inmheánacha i leictreonaic tomhaltóra agus i bhfearais bheaga tí i margaí na SA agus Cheanada
Sreang Chaighdeánach Deimhnithe UL: Cloíonn sé le caighdeán UL 758 AWM, ag tacú le deimhniú tapa táirgí do chustaiméirí
Réiteach ar Chostas Ísle Plug-and-Play: Ag luí le críochfoirt agus nascóirí caighdeánacha na SA, agus níl aon phróiseáil comhoiriúnachta breise ag teastáil uathu
Réiteach Ceangal Inmheánach Eacnamaíoch: Soláthraíonn sé an sreangú inmheánach is cost-éifeachtaí do tháirgí leictreonacha a onnmhairítear go Meiriceá Thuaidh
Soláthar Cobhsaí agus Sonraíochtaí Críochnaithe: Tá méideanna coitianta AWG (30–18 AWG) lán go leor, ag tacú le seachadadh JIT

UL2517 Scóip Feidhmchláir
Geansaithe Inmheánacha le haghaidh Leictreonaic Tomhaltóra: Naisc cláir chiorcaid laistigh de theilifíseáin, córais fuaime, agus consóil chearrbhachais i margaí na SA agus Cheanada
Ciorcaid Rialaithe d'Fhearais Bheaga Tí: Sreangú boird rialaithe inmheánaigh le haghaidh fearais cosúil le déantóirí caife, tóstaeir agus cumascóirí
Sreangú Inmheánach do Threalamh Oifige: Naisc ísealvoltais taobh istigh de phriontálaithe, scanóirí, agus soláthairtí cumhachta ríomhaire
Ciorcaid Chúnta le haghaidh Leictreonaic Feithicleach: Sreangú inmheánach le haghaidh luchtairí gluaisteán, gléasanna loingseoireachta agus cams dash
Deisiúchán agus Athsholáthar Leictreonaic Mheiriceá Thuaidh: Sreanga athsholáthair caighdeánacha le haghaidh deisiúcháin gléasanna leictreonacha sna SA agus i gCeanada
Deimhnithe Comhlíonta: UL

Seoltóir: Copar stánaithe annealed, struchtúr mínshnáithe.
Péirí Sreang Eochrach: Ag teacht le UL2501, lena n-áirítear:
1. Péire difreálach USB 2.0 (D /D-)
2. Péire difreálach USB 3.0 SuperSpeed TX (SSTX /SSTX-)
3. Péire difreálach USB 3.0 SuperSpeed RX (SSRX / SSRX-)
4. Líne cumhachta (VBUS) agus líne talún (GND)
Ábhar Inslithe: Poileitiléin ard-dlúis nó poileitiléin cúr, a úsáidtear chun impedance difreálach 90Ω a bhaint amach.
Struchtúr Péire Sreanga: Ceithre phéire difreálach, atá comhionann i struchtúr le UL2501, a úsáideann sciath neamhspleách cisealta.
Struchtúr Sciath: Sciath ilchiseal:
• Tá sciath neamhspleách scragall alúmanaim ag gach péire difreálach SuperSpeed.
• Sciathadh mogall copair braidithe foriomlán (go hiondúil clúdach ≥65%).
Dreach: Clóiríd polaivinile (PVC) nó polyolefin lasair-retardant.
Impedance Saintréith: Impedance difreálach: 90Ω ±15% (do péirí SuperSpeed).
Voltas Rátáil: 30V DC (líne cumhachta VBUS).
Teocht Oibriúcháin Fadtéarmach:** 60°C go 80°C.
Ráta Aistrithe Sonraí: USB 3.0: 5 Gbps (SuperSpeed); USB 2.0: 480 Mbps.
Fad uasta: Molta ≤3 méadar.
Friotaíocht DC: Riachtanais dhian do sheoltóirí VBUS agus GND chun cumas seachadta cumhachta a chinntiú (900mA @ 5V).
