Comhaireamh Péire agus Tomhsaire a Roghnú: Cén Fáth a Bhfuil É seo Mícheart costasach
Cábla cumarsáide uirbeach s sonraithe go príomha ag dhá pharaiméadar: líon na bpéirí casta agus an tomhsaire seoltóra (AWG nó mm²). Go praiticiúil, is minic a bhíonn an dá cheann tearc-shonraithe le linn pleanála an ghréasáin, rud a fhágann go mbíonn ath-tharraingt costasach nó ritheann cáblaí comhthreomhara laistigh de bhlianta ón suiteáil. D'fhéadfadh go mbeadh cuma leordhóthanach ar chábla 100-péire atá suiteáilte le haghaidh bloc cónaithe ag coimisiúnú, ach de réir mar a chuireann imscaradh snáithíní go dtí an foirgneamh trealamh comhiomlánaithe VDSL2 agus G.fast níos gaire d'úsáideoirí deiridh, is féidir le héileamh gníomhach péire sa deighleog copair an mhíle dheireanach spike gan choinne de réir mar a chuirtear ciorcaid phéire-nasctha agus cúltaca leis.
Bíonn tionchar ag tomhas seoltóra ar fhriotaíocht lúb agus ar iompar crosstalk. Laghdaíonn seoltóirí níos tanaí (0.32 mm nó 26 AWG) meáchan cábla agus spás duchtanna ach ardaíonn siad friotaíocht lúb DC, rud a chuireann srian le raon éifeachtach teicneolaíochtaí DSL - go háirithe suntasach i gceantair ina bhfuil achair comh-aireachta go háit níos mó ná 300 méadar. Síneann seoltóirí níos tiús (0.5 mm nó 0.6 mm) fad lúb inúsáidte agus laghdaíonn siad caillteanas ionsáite, rud a fhágann gurb iad an rogha is fearr le haghaidh ritheanna níos faide faoi thalamh i líonraí cumarsáide bruachbhailte. Maidir le cáblaí friothálacha cnámh droma a fhreastalaíonn ar ilphointí dáileacháin, is é trastomhas seoltóir 0.5 mm an t-íosmhéid praiticiúil chun corrlaigh tarchurtha leordhóthanacha a choinneáil ar fud an raon minicíochta iomlán a úsáideann teicneolaíochtaí leathanbhanda nua-aimseartha.
Cuireann Anhui Zhishang Cable Teicneolaíocht Co., Ltd an tuiscint seo i bhfeidhm trí raon struchtúrtha comhaireamh beirte a thairiscint - ó cháblaí dáileacháin áitiúla 5 phéire suas go dtí cáblaí trunk 2,400-péire - le roghanna tomhsaireachta atá meaitseáilte leis na faid réise agus na dlúis seirbhíse a fhaightear i dtoipeolaíochtaí líonra uirbeacha agus fo-uirbeacha.
Mar a Chinneann Ábhair Inslithe agus Clúdaigh Marthanacht Faoi Thalamh
Cuireann an timpeallacht faoi thalamh strus ceimiceach agus meicniúil ar cháblaí cumarsáide nach bhfeictear ach go hannamh go dtí go dtagann teipeanna chun cinn. Tá pH ithreach, salandacht screamhuisce, láithreacht hidreacarbóin ó rith chun srutha bóthair, agus timthriallta reo-leácha ar fad ag ionsaí tógáil cáblaí ón taobh amuigh isteach. cábla cumarsáide uirbeach s, is é an t-ábhar sheath seachtrach an príomh-bhacainn, agus tá iarmhairtí fadtéarmacha ag baint leis an rogha idir PE (poileitiléin), PVC, agus tógálacha téip PE / cruach le seaicéad dúbailte a théann i bhfad níos faide ná an costas tosaigh.
Cuireann truaill pholaitiléin ard-dlúis (HDPE) friotaíocht níos fearr ar fáil do dhul isteach taise, aigéid ithreach, agus díghrádú miocróbach. Ní dhéanfaidh HDPE plaisteacht le himeacht ama ar an mbealach a dhéanann PVC, rud a chiallaíonn go gcoimeádann sé a airíonna meicniúla bunaidh thar na mblianta adhlactha - buntáiste fiúntach ós rud é go bhfuiltear ag súil go bhfanfaidh cáblaí cumarsáide uirbeacha i seirbhís ar feadh 20 go 40 bliain gan tochailt. Tá PVC fós coitianta i suiteálacha faoi dhíon nó leathchosaint mar gheall ar a chostas níos ísle agus a fhoirceannadh níos éasca, ach ní hé an rogha chuí é le haghaidh cáblaí díreach-adhlactha nó duct-ródaithe i dtimpeallachtaí le ard-taise nó nochtadh ceimiceach.
I gcás cáblaí i limistéir ina bhfuil ardghníomhaíocht creimirí nó bealaí faoi bhun bóithre agus iarnróid ina bhfuil an baol damáiste meicniúil ardaithe, cuirtear ciseal armúrtha breise — téip chruach rocach nó sreang cruach de ghnáth — faoin seaicéad seachtrach. Ní fhágann an tógáil seo an cábla uiscedhíonach leis féin; tá cáilíocht agus leanúnachas an chomhdhúil tuilte a líonann na crosbhealaí idir na péirí chomh ríthábhachtach céanna. Fágann cumaisc tuilte nach gcuirtear i bhfeidhm go dona pócaí aeir a sháraíonn taise, a aistríonn go fadaimseartha feadh an chábla agus a dhéanann díghrádú ar fhriotaíocht inslithe trasna píosa fada cábla ó phointe amháin damáiste seaicéid.
Foirgníochtaí Clúimh Coiteann Faoi Thalamh Comparáide
- truaill shingil PE: Caighdeán le haghaidh suiteáil duchtanna; friotaíocht taise maith; nach bhfuil oiriúnach le haghaidh adhlactha díreach in ithreacha ionsaitheach gan cosaint bhreise.

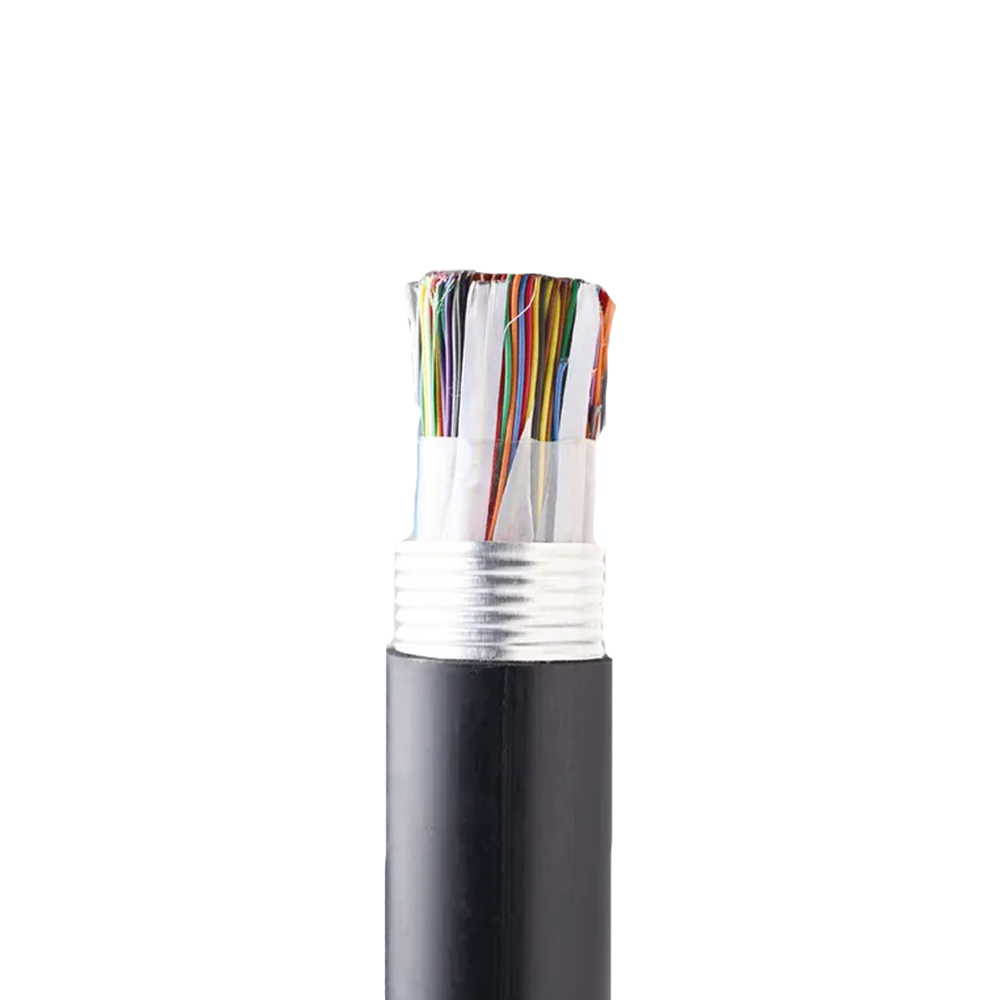

- Téip cruach roctha PE PE: Is fearr le haghaidh adhlactha díreach; comhcheanglaíonn cosaint mheicniúil le bacainn taise; cuireann meáchan agus laghdaíonn solúbthacht.
- Armúrtha sreinge cruach PE: Úsáidtear é nuair a bhíonntear ag súil le hualaí teanntachta (tír-raon géar, ceangail droichid, nó ardaitheoirí ingearach); soláthraíonn sreanga aonair cosaint agus neart tarraingthe araon.
- Croílár líonta glóthach (tuilte): Líonann cumaisc tuilte gach spás aeir idir péirí; riachtanach le haghaidh friotaíocht taise splice-point agus blocáil uisce fadaimseartha.
Bainistíocht Crosstalk i mBabhtaí Cáblaí Uirbeacha Ard-Dlúis
De réir mar a bhrúitear níos mó tráchta leathanbhanda thar péirí copair ag baint úsáide as teicneolaíocht veicteoireach agus G.fast, éiríonn crostalk — idir neas-deireadh (Next) agus ceann i bhfad (FEXT) — ina shrian ceangailteach ar thréchur indéanta in aghaidh an phéire. Is minic a thaispeánann cáblaí cumarsáide uirbeacha a dheartar agus a suiteáladh le haghaidh seirbhíse POTS grád gutha leibhéil crosstalk atá inghlactha ag minicíochtaí fuaime ach a chuireann teorainn mhór ar fheidhmíocht os cionn 10 MHz. Cuidíonn tuiscint ar na meicníochtaí fisiceacha taobh thiar de crosstalk le meastóireacht a dhéanamh an féidir le gléasra cábla atá ann cheana féin tacú le huasghrádú leathanbhanda nó an gá é a athsholáthar.
Déantar crosstalk idir péirí i gcábla ilphéire a chinneadh go príomha ag cruinneas agus comhsheasmhacht an pháirc twist (líon na gcrannóga in aghaidh an aonaid fad) do gach péire. Tá páirc casta uathúil, rialaithe go cúramach ag gach péire i gcábla cumarsáide uirbeach dea-déanta chun cúpláil le péirí cóngaracha a íoslaghdú. Nuair a bhíonn páirceanna casta neamh-chomhsheasmhach — de bharr éagsúlachta déantúsaíochta nó damáiste fisiciúil le linn na suiteála — méadaítear éagothroime capacitive agus ionduchtach idir péirí, ag ardú an urláir torainn trasna an chuachta cábla ar fad. Sin é an fáth nach ticbhosca cáilíochta amháin atá i rialú próisis déantúsóra cábla le linn casta ach go mbíonn tionchar díreach aige ar acmhainn leathanbhanda an ghréasáin imscartha.
In imscaradh veicteoireach VDSL2 agus G.fast, cuireann an DSLAM nó DPU (Aonad an Phointe Dáilte) próiseáil comhartha digiteach gníomhach i bhfeidhm chun crostalk idir péirí sa ghrúpa ceanglóra céanna a chealú. Ní oibríonn an veicteoiriú seo go héifeachtach ach amháin nuair a bhíonn tréithe cúplála crosstalk an chábla cobhsaí agus intuartha - rud a éilíonn tógáil fhisiceach comhsheasmhach ar feadh fad an chábla. Cruthaíonn cáblaí le pointí splice a chuireann isteach ar chéimseata na bpéire bunaidh, nó codanna ina ndéantar péirí athchuachta go mícheart tar éis deisiúcháin, aimhrialtachtaí crosstalk a dhíghrádaíonn gnóthachan veicteoireach agus a laghdaíonn tréchur in aghaidh an phéire trasna an ghrúpa ar fad. Coinníonn Zhishang Cable lamháltais dhian-pháirc casta agus déanann sé tástáil iarmhéid leictreach ar bhaisceanna táirgeachta chun tacú leis na cásanna imscartha éilitheacha seo.
| Technology | Raon Minicíochta | Íogaireacht Crosstalk | Ceanglas Cábla |
|---|---|---|---|
| POTS / ISDN | Suas go dtí 4 kHz | Íseal | Pairc caighdeánach twist |
| ADSL2 | Suas go dtí 2.2 MHz | Measartha | Páirc twist rialaithe in aghaidh an phéire |
| VDSL2 (veicteora) | Suas go dtí 17 / 35 MHz | Ard | Tástáil cothromaíochta lamháltais pháirc daingean |
| G.fast | Suas go dtí 106 / 212 MHz | An-Ard | Tógáil préimhe, grúpáil ceanglóra cobhsaí |
Pleanáil Spáis Duchta agus Trastomhas Cábla: Srian a ndéantar neamhaird air go minic go dtí go n-éiríonn sé ina fhadhb
Tógtar bonneagar cumarsáide uirbeach le fiche nó tríocha bliain anuas, ach déantar líonraí duchta — na seoladáin trína dtarraingítear cáblaí — a mhéid a bheidh bunaithe ar thoimhdí a rinneadh tráth na tógála. Nuair a líonann na duchtanna sin, teastaíonn micritrinsáil le hacmhainn a chur leis chun duchtanna nua a shuiteáil (curtha isteach agus costasach i dtimpeallachtaí uirbeacha pábháilte) nó chun roghanna eile a bhfuil dlús níos airde a chur in ionad cáblaí trastomhais mhóra. I gcás oibreoirí líonra agus pleanálaithe bonneagair, is uirlis phraiticiúil é tuiscint a fháil ar an gcaoi a mbaineann trastomhas seachtrach an chábla le cóimheas líonadh duchtanna chun acmhainn sa todhchaí a uasmhéadú gan ró-innealtóireacht a dhéanamh ar an suiteáil tosaigh.
Teorainneacha cleachtas líonadh duchta caighdeánach áitithe achar trasghearrtha go 40-50% d'achar na duchtanna istigh do chábla amháin, agus go comhréireach níos lú nuair a roinnt cáblaí il ducht. Ní dramhaíl é an corrlach seo - tugann sé cuntas ar na fórsaí lúbthachta a theastaíonn le linn tarraingt, leathnú teirmeach an chábla thar a shaol seirbhíse, agus an t-imréiteach is gá más gá an cábla a athsholáthar riamh gan an bealach iomlán a thochailt. Is féidir le cábla le trastomhas seachtrach ach 10% níos mó ná mar a bhí beartaithe an acmhainn theoiriciúil atá fágtha den ducht a laghdú go suntasach níos mó ná 10%, toisc go bhfuil an srian limistéar (comhréireach le trastomhas cearnógach), ní gné líneach.
Mar gheall ar an aistriú ó cháblaí traidisiúnta luaidhe-scagtha (PILS) atá inslithe le páipéar go cáblaí nua-aimseartha atá inslithe le Corpoideachas le croíthe líonta, tá trastomhais na gcáblaí laghdaithe go mór cheana féin le haghaidh comhaireamh beirte comhionann. Is féidir tuilleadh laghdaithe trastomhais a bhaint amach trí úsáid a bhaint as croíchéimseata níos déine, tiús bhalla inslithe níos tanaí a chomhlíonann na caighdeáin reatha, agus tógálacha téip ceanglóra nó scáileáin optamaithe. Do phleanálaithe líonra atá ag obair le bonneagar duchta srianta, má shonraítear cáblaí ó mhonaróirí cosúil le Anhui Zhishang Cable Technology Co., Ltd. a fhoilsíonn sonraí mionsonraithe tríthoiseach agus a thairgeann leaganacha dlúth-thógála is féidir ríomhanna cruinne líonta duchta a dhéanamh roimh sholáthar cábla - seachas teacht ar mhímheaitseáil le linn na suiteála.
