Cén tionchar a bhíonn ag Croí-Chomhaireamh agus Cumraíocht Shnáithe ar Ródú Cábla Rialaithe i gCórais Il-ais

Il-lárnach cáblaí rialaithe atá sonraithe ag comhaireamh croí agus trasghearradh seoltóra, ach tá tionchar suntasach ag an gcumraíocht snáitheála inmheánaigh - an chaoi a ndéantar croíleacáin aonair a ghrúpáil, a chastar agus a leagan laistigh den chábla - ar an gcaoi a n-iompraíonn an cábla le linn ródaithe suiteála agus ar an gcaoi a bhfeidhmíonn sé le himeacht ama i gcórais ina bhfuil cineálacha iomadúla comhartha ag roinnt cábla coitianta. In uathoibriú tionsclaíoch agus córais rialaithe tairiscint il-ais, iompraíonn cáblaí rialaithe meascán de chomharthaí digiteacha I/O, aschuir braiteoirí analógacha, aiseolas ionchódóra, agus cumhacht ísealvoltais do solenoidí nó braiteoirí - go léir laistigh den seaicéad cábla céanna. Tosaíonn bainistiú na hidirghníomhaíochta idir na cineálacha comhartha seo le hailtireacht inmheánach an chábla.

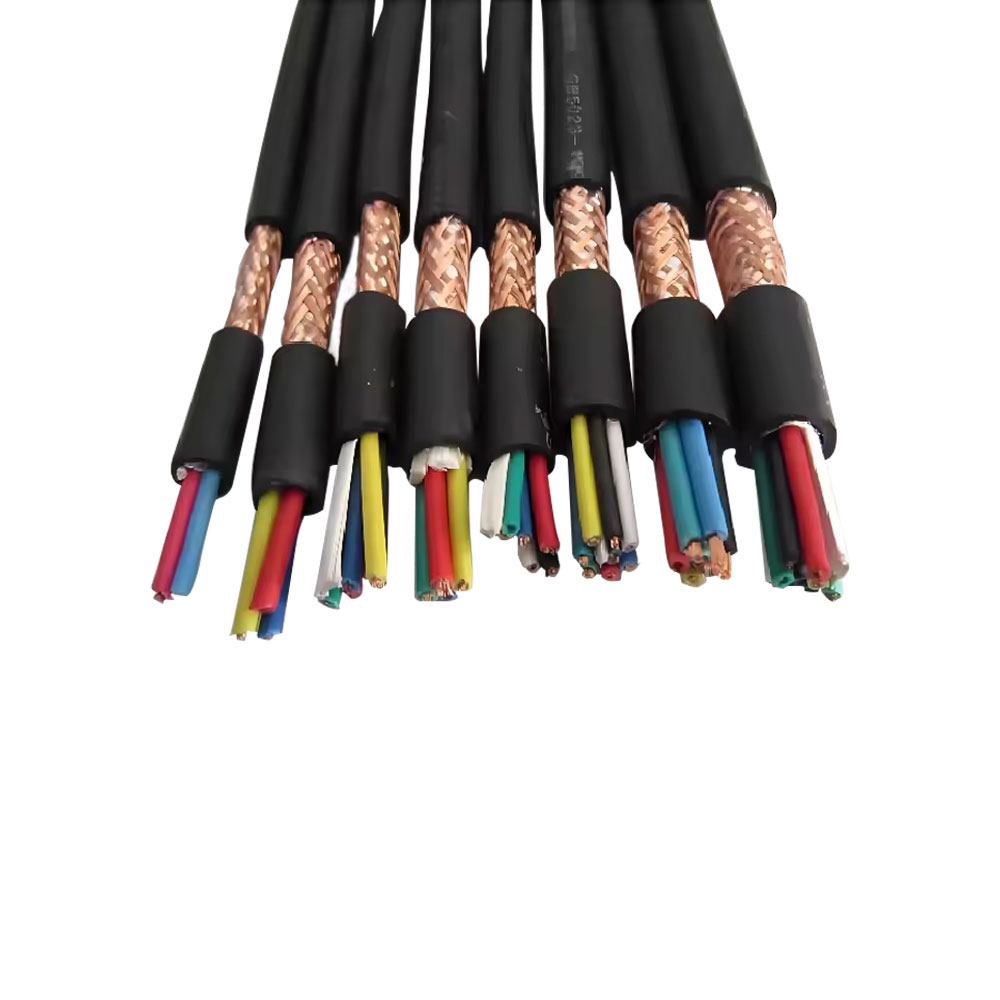

Go hiondúil socraítear croíleacáin i gcábla rialaithe ilchroí i gceann de thrí phatrún snáitheála: comhlárnacha (croíláir a leagtar i sraitheanna comhlárnacha i ndiaidh a chéile), bunshnáithe (gach croíleacáin sáinnithe le chéile gan cisealú sonrach), nó grúpáil earnála/ceathairín (croíláir eagraithe i bhfoghrúpaí feidhmiúla, go minic le sciath aonair in aghaidh an ghrúpa). Táirgeann snáitheáil chomhlárnach trastomhas seachtrach intuartha, cobhsaí agus cinntíonn sé nach bhfuil aon chroí suite go buan ar imeall seachtrach an chábla - aistríonn gach croíleacan idir suíomhanna istigh agus suíomhanna lasmuigh de réir mar a bhíonn an cábla lúbtha, ag dáileadh strus meicniúil níos cothroime ná snáitheáil bunch, áit a bhféadfadh croíleacáin a bheith go seasta i suíomhanna ardstrus. Maidir le cáblaí rialaithe a bhfuil 12 chroí nó níos mó acu suiteáilte in iarratais a shíneann go leanúnach, cuireann snáitheáil chomhlárnach go mór le saol na seirbhíse i gcomparáid le coibhéisí bunshnáithe den tsonraíocht chéanna.

Ligeann grúpáil chuadrán, ina bhfuil croíleacáin a bhaineann le feidhmiú srathaithe le chéile ina bhfo-aonaid laistigh den chábla, go bhféadfaí catagóirí comharthaí éagsúla a dheighilt go fisiciúil laistigh den chábla. Cuireann cumraíocht choiteann péirí comharthaí analógacha i gceathrú amháin, croíleacáin dhigiteacha I/O i gceathrú cuid eile, agus croíleacáin soláthair cumhachta sa tríú cuid, agus déantar na fo-aonaid a scagadh ina n-aonar. Laghdaíonn an socrú seo cúpláil toilleas idir croíláir chumhachta agus chomhartha - rud a thabharfadh torann aistrithe isteach go línte comhartha analógacha ar shlí eile - agus ceadaíonn sé gach fo-aonad a aithint agus a fhoirceannadh ar leithligh ag an bpainéal rialaithe gan na croíleacáin go léir a scaipeadh ó chuach amháin. Is é an comhbhabhtáil ná méadú ar thrastomhas agus ar chostas an chábla i gcomparáid le dearadh neamhscagtha aonfhoirmeach den chroíchomhaireamh céanna.

Dearadh Frith-Idirghabhála i gCáblaí Rialaithe: Meicníochtaí Níos Fearr le Sciath Simplí

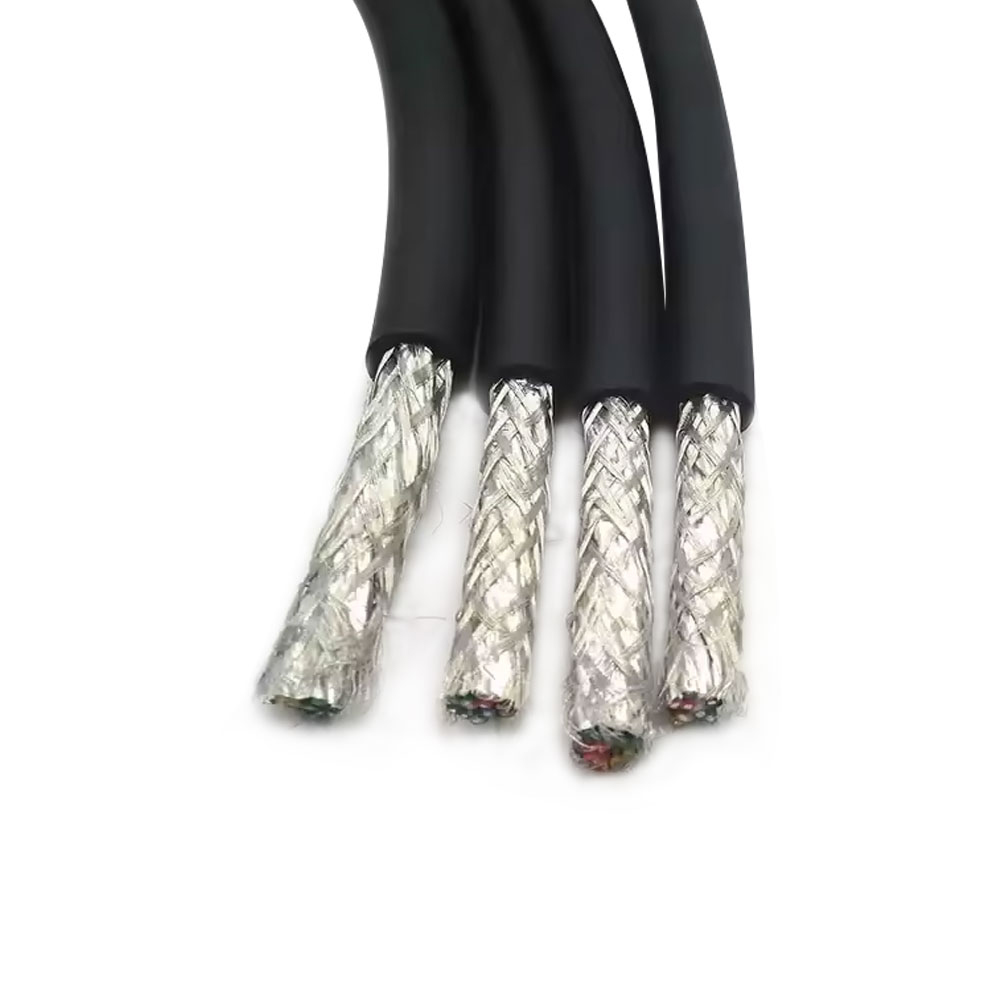

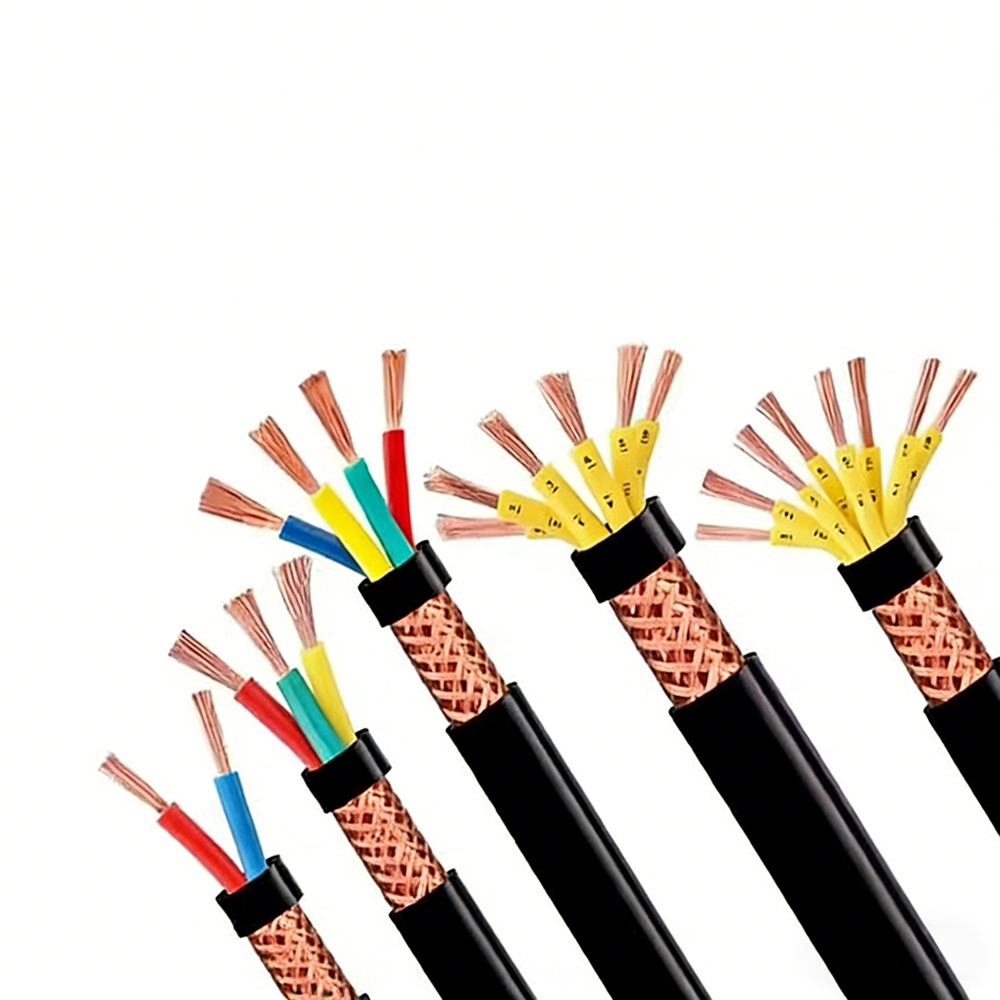

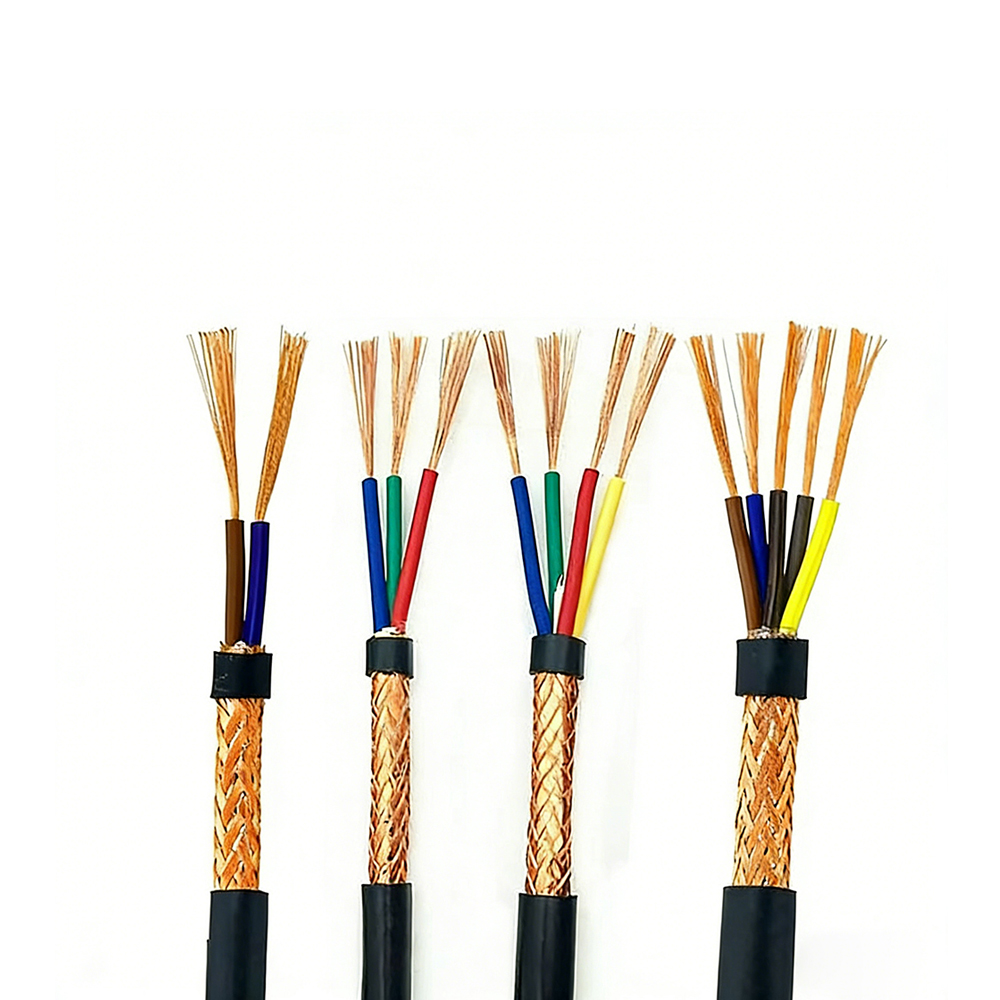

Is é sciath an ghné frith-chur isteach is infheicthe de a cábla rialaithe , ach éilíonn comhoiriúnacht leictreamaighnéadach in iarratais rialaithe tionsclaíochta cur chuige cisealta ina bhfuil an sciath ina ghné amháin i measc roinnt roghanna dearaidh a chinneann le chéile cé chomh maith agus a dhiúltaíonn an cábla torann agus a sheachnaíonn cur isteach instealladh isteach i gciorcaid chóngaracha. Nuair a shonraítear "cábla rialaithe sciathaithe" gan an ailtireacht bhainistíochta trasnaíochta iomlán a thuiscint is minic a bhíonn sé mar thoradh ar shuiteálacha a leanann fadhbanna torainn d'ainneoin sciath a bheith ann.

Is é an chéad mheicníocht meaitseáil impedance idir an cábla agus a fhoirceannadh. Níl sciath cábla rialaithe ach chomh héifeachtach agus a bhac foirceanta. Cruthaíonn sciath a cheanglaítear trí shreang fhada mhuice le scriú talún an chassis impedance ionduchtach a mhéadaíonn le minicíocht, rud a fhágann go bhfuil an nasc sciath ag éirí níos neamhéifeachtaí ag na minicíochtaí díreacha ina bhfuil trasnaíocht radaithe ó thiomáineann minicíochta inathraithe (VFDanna) agus soláthairtí cumhachta a mhalartú is láidre - go hiondúil 150 kHz go 30 MHz. Cothaíonn foirceannadh sciath 360 ° íseal-impedance ag baint úsáide as faireoga cábla EMC nó teanntáin sciath a dhéanann teagmháil imlíneach leis an sciath thar a imeall iomlán éifeachtacht sciath suas go dtí na minicíochtaí atá riachtanach le haghaidh comhlíonadh EMC tionsclaíoch. Is féidir leis an fad pigtail amháin an bac ar fhoirceannadh sciath a ardú faoi fhachtóir 10-100 ag 10 MHz i gcomparáid le foirceannadh 360 °, rud a fhágann go héifeachtach leas na sciath sa raon ard-minicíochta.

Is é an dara meicníocht scaradh capacitive idir cumhacht agus croíthe comhartha. Fiú amháin laistigh de chábla cosanta, cuireann croíleacáin chumhachta a iompraíonn sruthanna lasctha ó aschuir sealaíochta nó tiománaithe solanóideacha trasnaíocht chumasach i gcroíthe comhartha cóngaracha. Tá an cúpláil comhréireach leis an toilleas frithpháirteach idir na croíleacáin, a bhraitheann ar a n-achar deighilte agus tairiseach tréleictreach an inslithe eatarthu. Dearaí cáblaí rialaithe a scarann ​​na croíleacáin chumhachta go fisiciúil ó chroíleacáin chomharthaí - ag baint úsáide as eilimintí filler, landairí inmheánacha, nó grúpáil fo-aonad - laghdaítear an toilleas frithpháirteach agus dá réir sin an t-instealladh torainn gan gá le hábhar cosanta breise.

Is é an tríú meicníocht ná úsáid a bhaint as péirí aonair casta le haghaidh comharthaí analógacha. Soláthraíonn casadh péire comhartha analógach laistigh den bheart cábla foriomlán diúltú torainn difreálach atá neamhspleách ar an sciath iomlán. Nochtar péire analógach sciath ach nach bhfuil in úsáid taobh istigh de chábla rialaithe illárnacha do phiocadh ionduchtach ó shruthanna lasctha cóngaracha; tá an voltas ionduchtach le feiceáil mar chomhartha mód coitianta ar an dá sheoltóir, ach toisc go bhfuil an dá sheoltóir ag suímh éagsúla laistigh den bheart, ní fheiceann siad voltais ionduchtaithe comhionann, agus tá an difríocht le feiceáil mar thorann difreálach (truaillithe comhartha). Cinntíonn casadh an phéire go n-athraíonn an dá sheoltóir go leanúnach idir na suíomhanna laistigh agus lasmuigh, ag cothromú na voltais ionduchtaithe agus ag ligean don ghlacadóir diúltú don mhodh coiteann chun an torann a chealú go héifeachtach. I gcás lúba rialaithe analógacha 4-20 mA nuair nach ionann an comhartha lánscála ach 16 mA den éagsúlacht reatha, cruthaíonn fiú sruthanna torainn difreálach beaga earráidí suntasacha tomhais.

Rátálacha Voltais i gCáblaí Rialaithe agus Cén Fáth Nach É an Voltas Rátáilte an t-Uasvoltas Comhartha Incheadaithe

Is gnách go ndéantar cáblaí rialaithe a rátáil ag 300/500 V nó 450/750 V (U0/U, áit arb é U0 an voltas go talamh agus U an voltas idir seoltóirí). Is minic nach dtuigtear na rátálacha seo mar an t-uasvoltas comhartha is féidir leis an gcábla a iompar, ach go hiarbhír sainíonn siad cumas an chórais inslithe faoi choinníollacha tástála agus aicmiú voltas an chórais a rialaíonn na ceanglais suiteála — ní an voltas comhartha atá in úsáid.

Ciallaíonn an rátáil 300/500 V go bhfuil an insliú deartha chun 300 V a sheasamh go leanúnach ó aon seoltóir go talamh, agus 500 V idir dhá sheoltóir ar bith. I gcórais rialaithe tionsclaíochta a oibríonn ag 24 V DC (an voltas rialaithe ceannasach i gcórais PLC agus uathoibrithe) nó 110/230 V AC le haghaidh I/O ardvoltais, soláthraíonn na rátálacha seo corrlach mór os cionn an voltais oibriúcháin iarbhír. Tá tábhacht phraiticiúil an rátáil voltais i dhá chás: overvoltage impulse agus coinníollacha locht an chórais. Is féidir spící voltais de roinnt céad volta a ghiniúint ar an ngnáthchomhartha rialaithe nuair a aistrítear trasrianta ó theagmhálacha sealaíochta agus cornaí solenoid. Caithfidh an insliú seasamh leis na neamhbhuan seo gan tionscnamh urscaoilte páirteach, agus is é an rátáil voltais an paraiméadar a chinntíonn go bhfuil an corrlach seo ann. Tá thart ar 12 × corrlach ag cábla rátáilte 300/500 V ag 24 V DC i gcoinne a voltas rátáil seoltóir-go-talamh - is leor do bheagnach gach timpeallacht neamhbhuan tionsclaíoch nuair a bhíonn an cábla treoraithe i gceart ó threalamh ardvoltais.

Is é an dara cás ná coinníollacha locht an chórais. I gcábla rialaithe il-lárnach a iompraíonn comharthaí 230 V AC I/O agus comharthaí loighce 24 V DC araon — cumraíocht a aimsítear i dtionscadail iarfheistithe uathoibrithe ina bhfreastalaíonn an cábla rialaithe ar ilfheidhmeanna — locht a ghearrann croí 230 V go croí-ábhar 24 V cóngarach d’ábhar insliú an chroíláir 24 V go dtí an 230 V iomlán. Má tá an dearadh locht ar an gcábla fós laistigh de rátáil 03/50 voltas amháin. clúdach. Má tá cábla rátáilte ag 150/250 V amháin sa chás lochta céanna, d'fhéadfadh sé go dtarlódh briseadh inslithe a iomadaíonn an locht seachas é a bheith ann. Is é an cur chuige innealtóireachta ceart é rátáil voltais an chábla rialaithe a roghnú bunaithe ar an voltas is airde sa chóras — ní an gnáthvoltas oibriúcháin.

Caighdeáin um Chódú Dathanna Cáblaí Rialaithe agus Dúshláin Tionscadal Tras-Réigiúnach

Tá sainaithint lárnach i gcáblaí rialaithe illárnacha á rialú ag caighdeáin réigiúnacha a bhfuil difríocht shuntasach eatarthu idir margaí. I dtionscadail a bhaineann le trealamh a mhonaraítear i réigiún amháin agus a shuiteáiltear i réigiún eile — nó i dtrealamh OEM a easpórtáiltear chuig ilmhargaí — bíonn gá le doiciméadú cúramach ar choinbhleachtaí dathchódaithe agus, i gcásanna áirithe, athshreangú ag an láithreán suiteála. Tá sé ríthábhachtach na caighdeáin réigiúnacha ceannasacha agus a neamh-chomhoiriúnachtaí a thuiscint chun soláthar cáblaí rialaithe i slabhraí soláthair idirnáisiúnta a thuiscint.

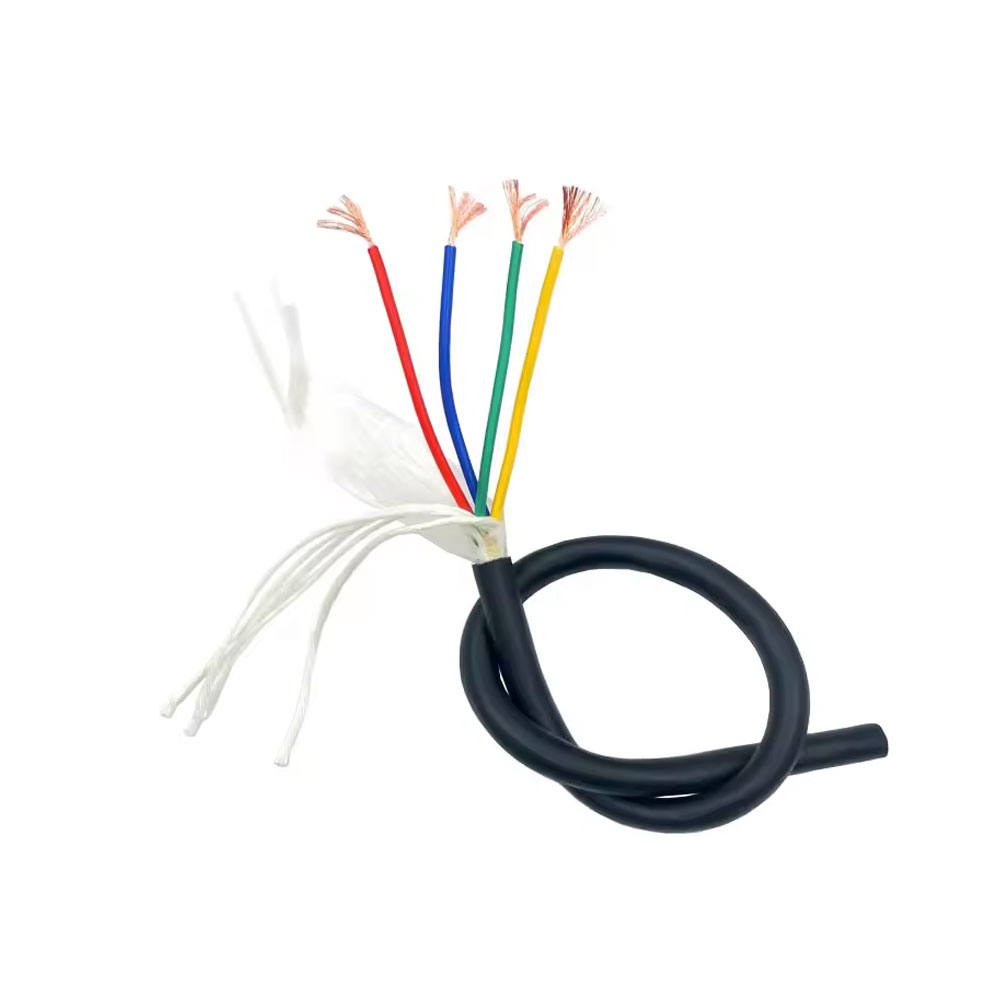

Is é an choimhlint is dóichí a chruthóidh teagmhas sábháilteachta ná cóireáil croíthe gorm agus dubh. Faoi IEC 60446, ainmníonn gorm neodrach agus ainmníonn dubh ceann de na céimeanna beo. Faoi choinbhinsiún NEC Mheiriceá Thuaidh, ainmníonn gorm seoltóir céime agus ainmníonn bán/liath neodrach. D'fhéadfadh leictreoir atá oilte go heisiach ar chaighdeán amháin agus a thagann trasna ar chábla sreangaithe go dtí an caighdeán eile seoltóir beo a aithint go mícheart mar sheoltán neodrach. Ar an gcúis seo, is minic a fhorlíonann monaróirí trealaimh OEM idirnáisiúnta códú datha le croí-aithint uimhriúil - priontáilte go díreach ar seaicéad inslithe gach croí - a sholáthraíonn córas aitheantais gan athbhrí atá neamhspleách ar choinbhinsiúin dathanna réigiúnacha. Forálann IEC 60228 agus DIN VDE 0293 do mharcáil uimhriúil mar mhalairt nó mar fhorlíonadh ar shainaithint datha, agus cuireann soláthraithe cábla rialaithe a fhreastalaíonn ar mhargaí onnmhairithe níos mó roghanna dathchódaithe agus uimhrithe araon ar fáil laistigh den tógáil cábla céanna.

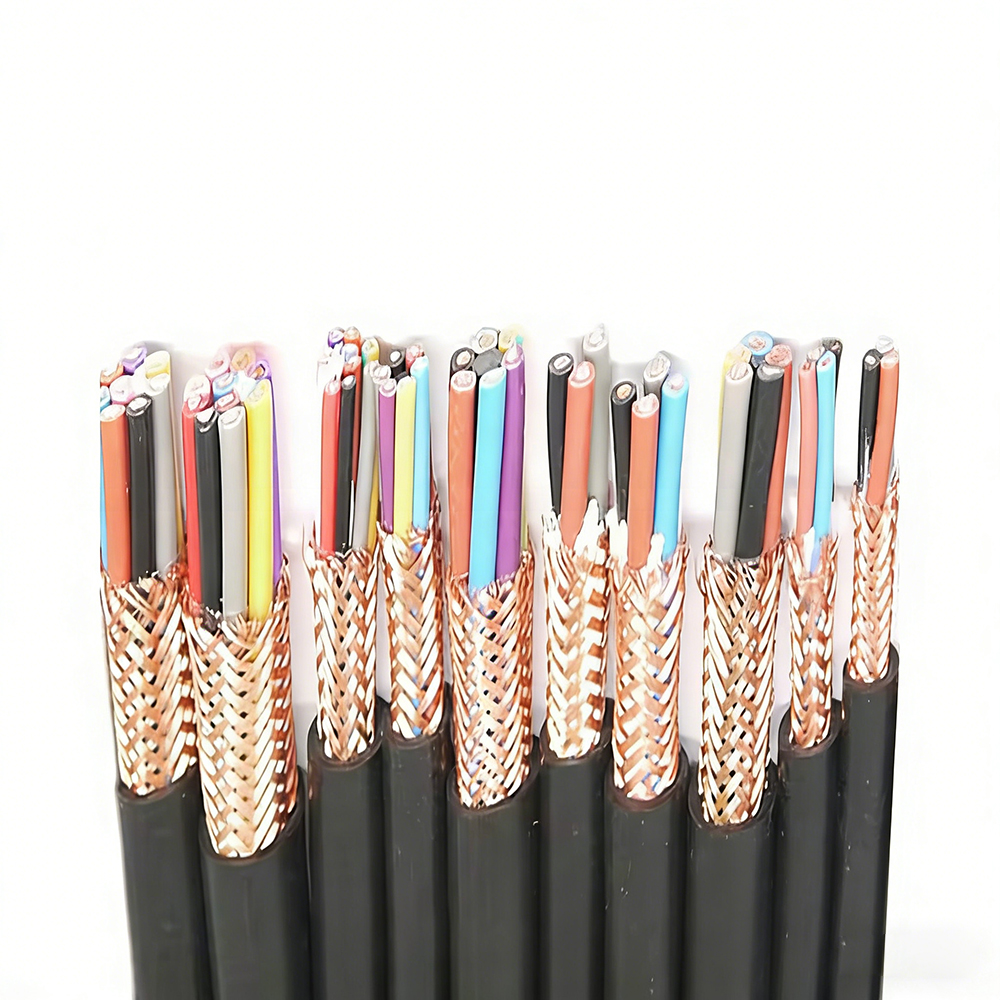

I gcás cáblaí rialaithe croí-chomhaireamh ard (19 gcroíthe agus os a chionn), ní bheidh dathchódú praiticiúil amháin toisc go bhfuil líon na dathanna inaitheanta le codarsnacht amhairc mhaith i soilsiú tionsclaíoch tipiciúil teoranta do thart ar 10-12. Úsáideann cleachtas caighdeánach le haghaidh croí-chomhaireamh ard dath príomhúil móide marcáil fáinne uimhriúil, nó teaglaim córasach de bhundathanna le stríoca rianaigh (stráice daite ar seaicéad croí bonn bán nó dubh) a leathnaíonn an comhaireamh teaglaim inaitheanta i bhfad níos faide ná an raon is féidir a bhaint amach le dathanna soladach amháin.

Trasghearradh Cábla Rialaithe a Roghnú: Cén Fáth Is Annamh a bhíonn Reatha Comhartha ar an bhFachtóir Cinnidh

I gcás an chuid is mó de na cáblaí rialaithe agus ionstraimíochta, tá na sruthanna comhartha beag go leor nach é an t-acmhainn theirmeach an fachtóir teorantach i roghnú trasghearrtha seoltóra. Gineann lúb analógach 4–20 mA, líníocht ionchur digiteach PLC 5–10 mA, nó braiteoir cóngarachta a ídíonn 50 mA ag 24 V DC go léir téamh I²R diomaibhseach i seoltóirí chomh beag le 0.14 mm². Is iad na srianta iarbhír a thiomáineann roghnú trasghearrtha seoltóra i gcáblaí rialaithe ná titim voltais, stóinseacht mheicniúil, comhoiriúnacht foirceanta, agus ceanglais bacainní lúb locht - agus ní bhaineann aon cheann acu le hacmhainneacht theirmeach.

Is é titim voltais an srian leictreach is mó do chiorcaid rialaithe 24 V DC. Braitheann an titim voltais incheadaithe ar an bhfeiste ag deireadh an chábla: féadfaidh modúl ionchuir PLC íosmhéid ionchuir 15 V DC a shonrú chun aitheantas loighic-ARD a ráthú, rud a chiallaíonn nach féidir leis an gcábla titim níos mó ná 9 V ón soláthar 24 V faoi tharraingt reatha sa chás is measa. Le haghaidh aschur digiteach ag tiomáint solenoid ag 200 mA thar rith cábla 50-méadar (100 méadar ar fhad seoltóra don soláthar agus don tuairisceán), ní mór go mbeadh friotaíocht an tseoltóra níos lú ná 9 V / 0.2 A = 45 Ω iomlán. Éilíonn sé seo friotaíocht seoltóra faoi bhun 0.45 Ω/m, a fhreagraíonn do thrasghearradh de thart ar 0.38 mm² i gcopar. Soláthraíonn roghnú 0.5 mm² corrlach; Dá roghnófaí 0.14 mm² (a bhfuil friotaíocht tuairim is 0.13 Ω/m × 100 m = 13 Ω aige — laistigh de theorainneacha do ritheanna an-ghearr ach imeallach de 50 méadar) bheadh ​​oibriú neamhiontaofa ar fhad reatha níos faide, cé go bhfuil an sruth 200 mA fánach go teirmeach do shreang 0.14 mm².

Is é stóinseacht mheicniúil le linn foirceanta an teorainn phraiticiúil níos ísle do thrasghearradh seoltóra i bhformhór na n-iarratas rialaithe tionsclaíoch. Tá seans maith ag seoltóirí níos lú ná 0.25 mm² briseadh ag naisc chríochfoirt scriú mura bhfuil an seoltóir ina suí i gceart sula ndéantar an scriú a theannú, agus go bhfuil siad an-íogair do ró-chasmhóiminte. I bpainéil rialaithe arna gcur le chéile ag teicneoirí iolracha faoi bhrú táirgeachta, tá comhsheasmhacht cáilíochta foirceanta do sheoltóirí an-fíneáil i bhfad níos ísle ná le haghaidh seoltóirí 0.5 mm² nó 0.75 mm², rud a fhulaingíonn raon níos leithne de theicníc foirceanta. Socraíonn an chuid is mó de na sonraíochtaí cábla rialaithe tionsclaíochta ar 0.5 mm² mar an t-íosmhéid praiticiúil le haghaidh foirceann painéil, fiú nuair a cheadódh ceanglais leictreacha méideanna níos lú.

Tá feidhm ag ceanglais bhacainn lúb lochta i gcás ina gcaithfidh cáblaí rialaithe cosaint forshrutha a iompar i gcomhréir le IEC 60364-4-41 (cosaint ar turraing leictreach). I gciorcaid ina gcaithfidh an impedance lúb locht a bheith íseal go leor chun oibriú na feiste cosanta forshrutha a áirithiú laistigh den am dínasctha riachtanach, ní mór trasghearradh an seoltóra a ríomh ó cheanglas impedance lúb locht seachas ón ngnáthsruth oibriúcháin. Éiríonn sé seo ábhartha nuair a roinneann cáblaí rialaithe rásbhealach nó imfhálú le ciorcaid AC 230 V agus d'fhéadfadh seoltóirí na gcáblaí rialaithe fuinneamh a fháil faoi choinníollacha lochta.

Suiteáil Cábla Rialaithe i dTráidirí Cábla: Rialacha Scartha agus A Réasúnaíocht Innealtóireachta

Sonraítear leithscaradh tráidire cábla le haghaidh cáblaí rialaithe in IEC 61537, IEC TR 62490, agus i gcóid leictreacha náisiúnta éagsúla, agus bunaítear go léir na ceanglais íosta deighilte idir cáblaí rialaithe agus cumhachta. Is minic a láimhseáiltear na ceanglais seo mar fhoirmiúlachtaí maorlathacha go praiticiúil, ach tá réasúnaíocht shonrach innealtóireachta ag gach riail a bhaineann le cúpláil ionduchtach agus toilleasach, difríochtaí féideartha talún, agus srianadh lochtanna.

Is é an príomh-mheicníocht cúplála ceanglais leithscartha tiomána ná piocadh ionduchtach ó cháblaí cumhachta a iompraíonn sruthanna lasctha. Táirgeann tiomántáin minicíochta athraitheacha tonnfhoirmeacha srutha atá saibhir in ábhar armónach ard-minicíochta - iompraíonn gnáthcháblaí aschuir VFD comhpháirteanna srutha suntasacha ag an 5ú, 7ú, 11ú, agus harmonics níos airde den mhinicíocht aistrithe tiomántán (minicíocht iompróra 4–16 kHz go minic), ag táirgeadh fuinneamh trasnaíochta go maith isteach sna céadta raon cilehertz. Iompraíonn cáblaí comhartha rialaithe atá treoraithe go comhthreomhar agus cóngarach do cháblaí aschuir VFD mar an foirceannadh tánaisteach de chlaochladán atá cúpláilte go scaoilte, agus an voltas ionduchtaithe i gcomhréir le ráta athraithe an réimse mhaighnéadaigh (dI/dt) agus achar an lúb atá déanta ag na seoltóirí cábla rialaithe agus a gcosán fillte. Is gnách go bhfuil an deighilt íosta idir cáblaí aschuir VFD agus cáblaí rialaithe gan sciath i dtráidire coiteann 200–300 mm; le haghaidh cáblaí rialaithe sciath le sciatha bunaithe i gceart, glactar go minic le scaradh 100 mm, toisc go soláthraíonn an sciath maolú breise ar an gcur isteach cúpláilte.

Is ábhar imní leithscartha é difríocht poitéinsil talún a bhaineann go sonrach le saoráidí móra tionsclaíocha ina bhféadfadh codanna éagsúla den chóras talaimh a bheith ag féidearthachtaí éagsúla le linn imeachtaí díomuana. Áitíonn cábla rialaithe a shíneann idir dhá fhoirgneamh nó idir codanna iargúlta de phlanda mór a sciath ag an dá cheann; má sháraíonn an difríocht poitéinsil talún idir an dá chríochphointe cumas diúltaithe mód coitianta an chórais rialaithe, feictear an difríocht poitéinsil talún mar voltas torainn ar an gcomhartha. Íoslaghdaíonn cáblaí rialaithe ródaithe ar an gcosán céanna le cáblaí cumhachta ón bpainéal dáileacháin céanna an difríocht poitéinsil talún idir foirceann sciath an chábla, toisc go ndéanann na córais chumhachta agus rialaithe araon tagairt don talamhphointe céanna. Is é seo an chúis innealtóireachta atá taobh thiar den riail gur chóir do cháblaí rialaithe an bealach fisiceach céanna a leanúint agus an soláthar cumhachta don trealamh rialaithe seachas an bealach díreach is giorra trasna na háise a ghlacadh.

Is é srianadh lochtanna an réasúnaíocht sábháilteachta chun cáblaí rialaithe a scaradh ó cháblaí cumhachta ardvoltais i dtráidirí cábla. Féadann locht i gcábla cumhachta ardvoltais — stua inmheánach, briseadh inslithe inslithe faoi shruth gearrchiorcaid — go leor fuinnimh a tháirgeadh chun seaicéad na gcáblaí cóngaracha a adhaint. Ní mór do cháblaí rialaithe a iompraíonn comharthaí feidhm sábháilteachta (stad éigeandála, ionchuir sealaíochta sábháilteachta, faireachán garda) fanacht ag feidhmiú le linn tine nó teagmhas locht a bhaineann le cáblaí cóngaracha chun ligean don chóras sábháilteachta a sheicheamh múchta a dhéanamh. Ceanglaítear le IEC 62061 agus ISO 13849 (caighdeáin fheidhmiúla sábháilteachta) go ndéanfaí cáblaí rialaithe a bhaineann le sábháilteacht a dheighilt go fisiciúil ó cháblaí neamhshábháilteachta nó a chosaint ar bhacainní tine-dhíonacha nuair a shuiteáiltear iad i dtráidirí cábla coitianta. Is ceanglas é seo atá ag éirí níos coitianta i measúnuithe sábháilteachta meaisín, áit a bhfuil ródú fisiceach cáblaí rialaithe sábháilteachta mar chuid de dhoiciméadacht fhoirmiúil na hailtireachta sábháilteachta.

Cleachtais Foirceannadh Cábla Rialaithe a Dhéanann Tionchar Díreach ar Ionracas Comhartha Fadtéarmach

Is é foirceannadh cáblaí rialaithe ag bloic teirminéil, clúdaigh chónaisc, agus painéil trealaimh as a dtagann formhór na bhfadhbanna maidir le sláine comhartha a chothaítear sa réimse. Soláthraíonn cáilíocht déantúsaíochta cábla an cumas feidhmíochta leictreach; Cinneann cáilíocht foirceanta cibé an réadaítear an acmhainneacht sin sa chóras suiteáilte. Bíonn tionchar díreach intomhaiste ag roinnt cleachtas foirceanta ar iontaofacht fhadtéarmach na gcomharthaí rialaithe.

Roghnú Ferrule le haghaidh Seoltóirí Mín-snáithe

Éilíonn cáblaí rialaithe le seoltóirí mín-shnáithe Aicme 5 nó Aicme 6 ferrules muinchille deiridh (fearúil caighdeánach tosaithe DIN 46228) ag naisc teirminéil scriú-chliabh. Feidhmíonn an ferrule dhá fheidhm: comhdhlúthaíonn sé na snáitheanna aonair i gcomhlacht geoiméadrach amháin a líonann an crios clampála críochfoirt i gceart, agus cosnaíonn sé na snáitheanna ó bheith scoite ag an scriú teirminéil le linn géarú. Caithfidh méid an fheiril a bheith ag teacht go beacht le trasghearradh an tseoltóra - ligeann ferrule ró-mhór don seoltóir comhbhrúite tarraingt amach faoi chreathadh; déanann ferrule róbheag damáiste snáithe agus friotaíocht ard teagmhála. I gcás seoltóirí a iompraíonn comharthaí analógacha 4-20 mA, méadaíonn an fhriotaíocht teagmhála chomh beag le 0.5 Ω ag an teirminéal earráid voltais 0.01 mV ag 20 mA - neamhbhríoch ann féin, ach carnach thar ilfhoirceannáin i slabhra comharthaí agus níos measa de réir a chéile de réir mar a mhéadaíonn ocsaídiú friotaíocht teagmhála le himeacht ama i dtimpeallachtaí tais nó éillithe.

Bainistíocht Sreang Drain Sciath

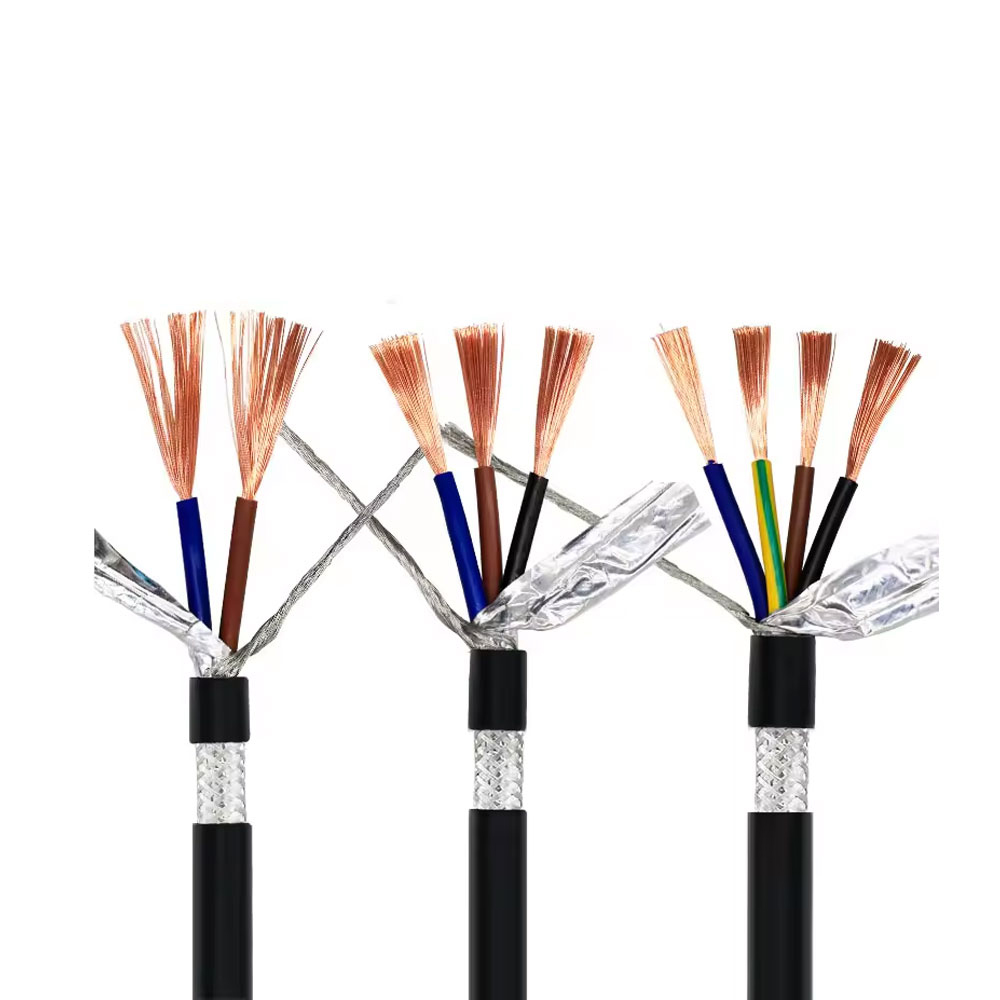

Ní mór an sreang draein de chábla rialaithe scragall-scáth - an tsreang lom nó stánaithe copair a ritheann i dteagmháil leis an sciath scragall - a láimhseáil go cúramach ag foircinn an chábla chun éifeachtúlacht táireach na sciath a sheachaint. Is éard atá i gceist le hearráid choiteann suiteála ná an sreang draein a fhágáil faoi lé níos faide ná an pointe foirceanta sciath, rud a chruthaíonn muiceoil gan sciath a fhéadfaidh cur isteach a phiocadh agus a instealladh go díreach isteach sa bhloc teirminéil. Ba chóir an sreang draein a fhoirceannadh chomh gar agus is féidir don chlampán sciath nó gland EMC, agus aon bharrachas a ghearradh siar seachas a bheith coiled nó cuachta le seoltóirí comhartha. Ag deireadh trealaimh an chábla (áit a bhfuil an sciath talmhaithe), ba cheart go mbeadh an foirceannadh sreang draein ar bharra sciath tiomnaithe a nascann le críochfort PE na comh-aireachta leis an seoltóir is giorra agus is féidir - gan a bheith curtha tríd an iarnród teirminéil céanna leis na seoltóirí comhartha, áit a bhféadfadh sruthanna spreagtha sa sreang draein a bheith cúpláilte go capacitive isteach i gcríochfoirt in aice láimhe.

Ga Bend ag Pointí Foirceannadh

Is é an pointe a aistríonn cábla rialaithe ón tráidire cábla isteach sa bhloc teirminéil ceann de na suíomhanna struis mheicniúla is airde sa suiteáil. Má lúbtar cábla rialaithe ilchroí go géar ag an trasdul seo - chun an cábla a ghléasadh go néata ar bhalla an phainéil - cruthaítear dífhoirmiúchán buan ar chroílár an chábla má tá ga an lúba níos déine ná ga lúbtha suiteála íosta an chábla (go hiondúil 6-10 × an trastomhas seachtrach le haghaidh suiteáil sheasta). Forbraíonn croíleacáin buan-dífhoirmithe micrea-scoilteanna inslithe ag an bpointe lúbtha le himeacht ama trí thimthriall teirmeach arís agus arís eile, agus iompraíonn na croíleacáin ar an taobh amuigh den bend friotaíocht seoltóir níos airde mar gheall ar chruasú oibre na snáitheanna copair ag an gcuid dífhoirmithe. Maidir le painéil rialaithe i dtimpeallachtaí le timthriall teochta suntasach (caibinéid lasmuigh, foirgnimh thionsclaíocha neamhthéite), tá sé chomh tábhachtach d'iontaofacht fhadtéarmach aon pharaiméadar suiteála eile a choimeád ar bun ga lúbthachta ceart ag pointí foirceanta.
