Cén fáth a bhfuil Saol Flex-Tuirse an Méadrach Feidhmíochta is Chriticiúil le haghaidh Cáblaí Taistil
Murab ionann agus cáblaí suiteála seasta, ardaitheoir ag taisteal cábla cothrom s dul faoi lúbadh timthriallach leanúnach ar feadh a saoil seirbhíse. Gach uair a ghluaiseann an carr ardaitheoir, crochadh an cábla i lúb catenary a aistríonn suíomh, flexing an cábla arís agus arís eile ag an bpointe fionraí agus ar feadh an ailt crochta. I bhfoirgneamh ard-ardú ina gcríochnaíonn ardaitheoir 200 go 400 turas in aghaidh an lae, is féidir le cábla taistil na milliúin timthriallta flex a charnadh thar shaol seirbhíse 15 go 25 bliain. Fágann sin gur frithsheasmhacht fleisc-tuirse — ní neart teanntachta ná airíonna tréleictreach inslithe amháin — an critéar feidhmíochta sainmhínithe le linn sonraíocht agus soláthar cáblaí.
Déantar saol tuirse flex a chinneadh go príomha trí thógáil snáithe seoltóra. Úsáideann cáblaí cothroma taistil seoltóirí mínsnáithe, go hiondúil Aicme 5 nó Aicme 6 in aghaidh an IEC 60228, arb é atá iontu líon mór sreanga aonair an-tanaí atá casta le chéile. Is féidir seoltóir Aicme 6 de thrasghearradh 0.75 mm² a thógáil ó níos mó ná 200 sreang aonair gach ceann acu níos lú ná 0.08 mm ar trastomhas, i gcomparáid le seoltóir docht Aicme 2 den trasghearradh céanna ag baint úsáide as 7 sreang amháin. Dáileann an snáitheáil mhín seo an strus lúbthachta thar líon i bhfad níos mó comhéadain sreinge, rud a chuireann go mór le líon na dtimthriallta solúbtha is féidir leis an seoltóir a sheasamh sula dtosaíonn sreanga aonair ag briseadh. Nuair a athraítear seoltóirí mínshnáithe le roghanna níos garbh chun costas a laghdú, titeann an saol solúbtha go géar - go minic de réir méide - agus féadfaidh an cábla tástálacha leictreacha statacha a dhéanamh fós, rud a fhágann nach féidir an díghrádú a fheiceáil go dtí go dtosaíonn teipeanna réimse.
Cuireann ábhar inslithe le seasmhacht flex freisin. Déantar leaistiméirí teirmeaplaisteacha (TPE) agus comhdhúile PVC sainfhoirmithe a úsáidtear i gcáblaí taistil ardaitheoir a innealtóireacht chun fanacht solúbtha thar raonta teochta leathana gan scoilteadh ná cruaite. Éiríonn PVC caighdeánach ginearálta brittle ag teochtaí ísle agus bogann sé an iomarca ag teochtaí ardaithe, agus luasaíonn an dá cheann tuirse inslithe ag na pointí lúbtha. Cáilíonn Anhui Zhishang Cable Technology Co., Ltd comhdhúile inslithe go sonrach le haghaidh iarratais flex dinimiciúla, ag fíorú feidhmíochta trí thástáil chaighdeánaithe bend-timthriall seachas a bheith ag brath go hiomlán ar bhileoga sonraí ábhartha.
Céimseata Cábla Maol agus Mar a Rialaíonn sé Iompar Lúb sa Bealach Ardaithe

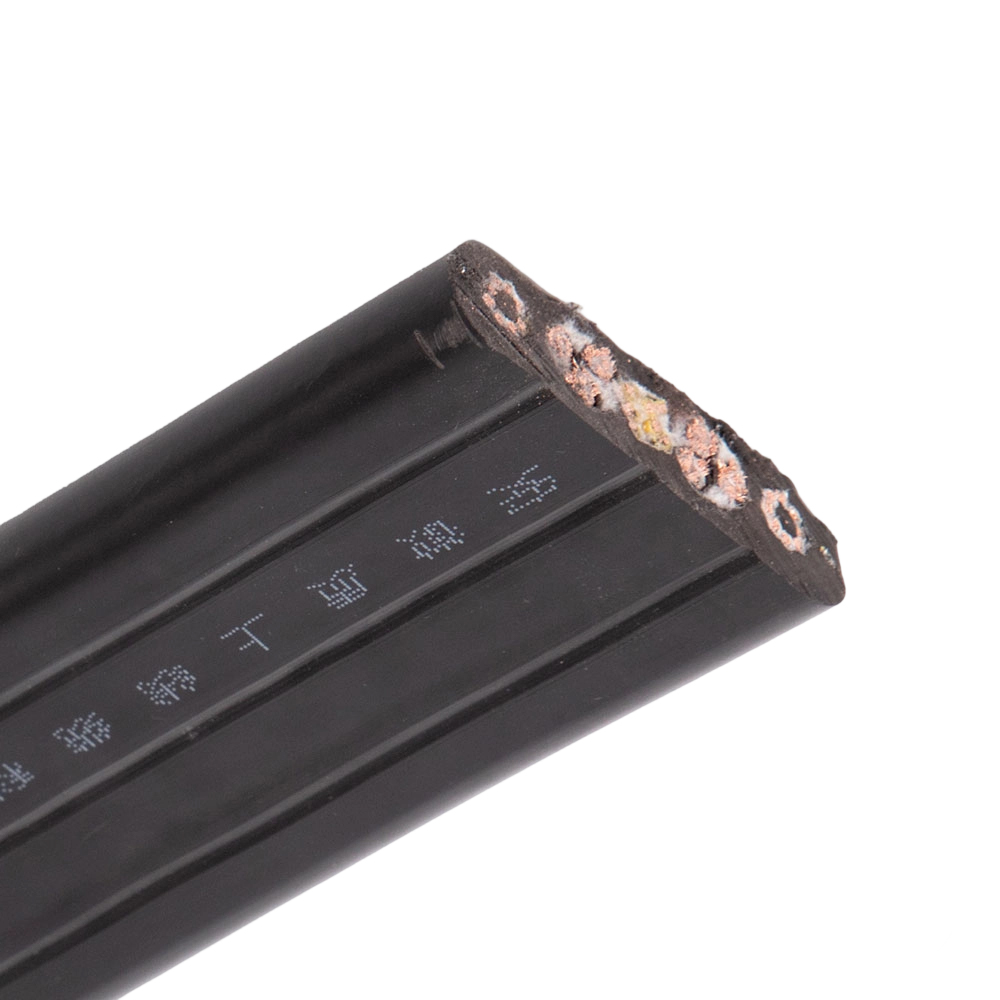

Ní áis phacáistithe amháin atá sa trasghearradh comhréidh de chábla taistil ardaitheoir - is rogha geoiméadrach d'aon ghnó é a rialaíonn an chaoi a gcroíonn, a lúbann agus a ghluaiseann an cábla laistigh den bhealach ardaitheoir. Lúbann cábla comhréidh go fabhrach in aon phlána amháin (trasna a thoise cúng), rud a choinníonn an lúb catenary cobhsaí agus intuartha de réir mar a thaistealaíonn an t-ardaitheoir. Cuireann an ais lúbthachta rialaithe seo cosc ar an gcábla casadh, bíseach nó lúba neamhrialta a fhoirmiú a d'fhéadfadh dul i dteagmháil le ballaí an bhealaigh ardúcháin, an frithmheáchan nó cáblaí eile - agus is modhanna teipe iad go léir a bhfuil níos mó so-ghabhálach ag baint le cáblaí taistil cruinne orthu le himeacht ama.
Bíonn tionchar díreach ag cóimheas leithead-go-tiús an chábla comhréidh ar an gcóimheas stiffness idir na haiseanna lúbthachta agus torsional. Éiríonn cábla atá ró-tanaí i gcoibhneas lena leithead ró-solúbtha sa treo torsionach, rud a ligeann dó casadh faoi thionchar luchtú neamhshiméadrach nó sruthanna aeir ar bhealaí arda. Os a choinne sin, méadaíonn cábla atá ró-tiubh i gcoibhneas lena leithead stiffness lúbthachta sa phlána flex roghnaithe, rud a ardaíonn strus ag an gclampán fionraí agus is féidir le tuirse seoltóir roimh am a chur faoi deara in aice leis an bpointe ceangail. Ní mór do mhonaróirí cábla na ceanglais iomaíocha seo a chothromú trí dhearadh trasghearrtha, agus ba cheart sonraíochtaí tríthoiseacha foilsithe a mheas agus an comhthéacs feidhme seo á chur san áireamh seachas iad a láimhseáil mar shaintréithe fisiceacha treallach.

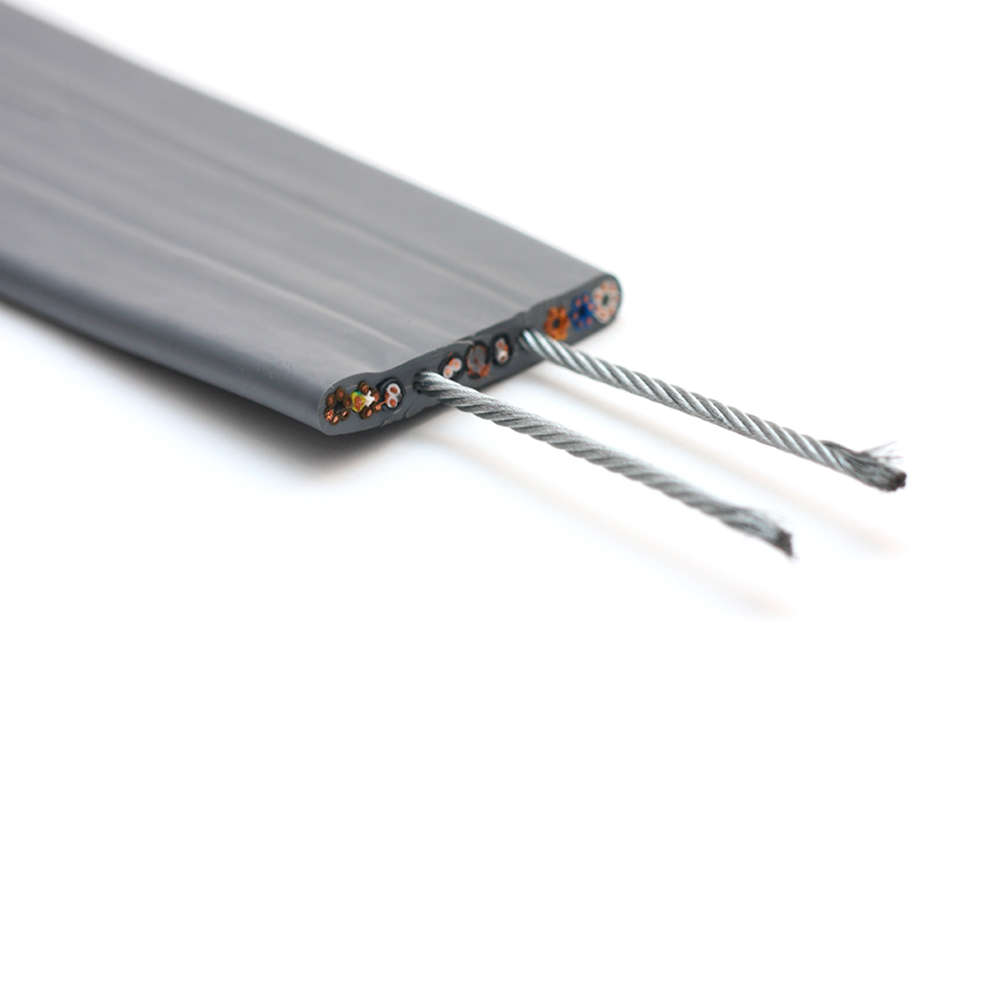

I gcás suiteálacha ard-airde a sháraíonn 100 méadar taistil, bíonn gá le bearta breise de ghnáth chun dinimic lúb a bhainistiú. Uaireanta tá eilimintí treisithe cruach nó snáithíní leabaithe laistigh den chábla comhréidh comhthreomhar leis na seoltóirí, ag soláthar stiffness fadaimseartha rialaithe a chuireann cosc ar sag lúb iomarcach agus solúbthacht thrasnach á chothabháil. Bíonn tionchar ag suíomh na n-eilimintí athneartaithe seo laistigh de thrasghearradh an chábla ar neodracht lúbthachta — go hidéalach, ba chóir iad a chur ag an ais lúbthachta neodrach nó in aice leis ionas go n-iompraíonn siad ualaí teanntachta agus comhbhrúiteacha le linn crochta gan cur leis an strus lúbthachta a bhíonn ar na seoltóirí taobh leo.
Príomhpharaiméadair Gheoiméadracha a chuireann isteach ar Chobhsaíocht Lúb Ardbhealaigh
- Cóimheas leithead-go-tiús: Cinneann an cóimheas idir an lúbadh agus an stiffness torsional; rialaíonn cibé an gcoimeádann an cábla lúb aon-eitleáin chobhsaí nó an bhfuil claonadh ann casadh.
- Suíomh lárphointe an fhionraí: Bíonn tionchar ag an bpointe ceangail lúb i gcoibhneas le fad an chábla ar chéimseata lúb ag suíomhanna gluaisteáin éagsúla; Nuair a roghnaíonn an lárphointe mícheart bíonn an cábla ag tarraingt ar urlár an chlais ag suíomhanna ísle nó ag tarraingt go teann ar bharr an taistil.
- Socrú eilimint athneartaithe: Cuireann líontóirí cruach nó Kevlar stiffness fadaimseartha; ní mór a n-achar ón ais neodrach a íoslaghdú chun strus lúbthachta méadaithe i seoltóirí cóngaracha a sheachaint.
- Meáchan cábla in aghaidh an mhéadair: Táirgeann cáblaí níos troime saga catenary níos mó agus ualaí teanntachta níos airde ag an clamp fionraí; le haghaidh achair taistil fhada, tá bainistíocht meáchain chomh tábhachtach le cumas leictreach.
Comhdhéanamh Ciorcaid i gCáblaí Taistil Ardaitheoir Nua-Aimseartha: Thar Cumhacht agus Rialú Simplí
Tá cáblaí taistil ag teastáil ó chórais ardaitheoir comhaimseartha chun meascán de chineálacha ciorcaid atá ag éirí níos éagsúil a iompar laistigh d'aon chomhlacht cábla comhréidh. Bhain na suiteálacha luatha úsáid as cáblaí ar leith le haghaidh cumhachta agus rialaithe, ach comhcheanglaíonn cáblaí comhréidh nua-aimseartha seoltóirí cumhachta, péirí comharthaí rialaithe, péirí sonraí cumarsáide, agus i gcásanna áirithe eilimintí comhaiseacha le haghaidh comharthaíochta físe nó ard-minicíochta - go léir laistigh de chábla amháin a chaithfidh aonrú leictreach a choinneáil idir cineálacha ciorcaid agus iad ag lúbadh na milliúin uaireanta. Tá sé riachtanach a thuiscint cad a theastaíonn ó gach cineál ciorcaid maidir le méid an tseoltóra, an sciath agus an leithlisiú chun a mheas an bhfuil sonraíocht cábla ag teacht le héilimh iarbhír an chórais.
| Cineál Chuarda | Méid Seoltóra tipiciúla | Sciath ag Teastáil | Feidhm Phríomhúil |
|---|---|---|---|
| Soláthar cumhachta (soilsiú / lucht leanúna) | 1.0 – 2.5 mm² | Níl | Soilsiú gluaisteán, aeráil, mótair dorais |
| Ciorcaid sábháilteachta / rialaithe | 0.75 – 1.5 mm² | Roghnach | Slabhra sábháilteachta, roghnú urláir, rialú doras |
| Cumarsáid sraitheach (CAN / RS485) | 0.5 – 0.75 mm² péire casta | Tá (duine aonair nó foriomlán) | Bus sonraí rialtóir-go-carr |
| Físeán / idirchum | Péire comhaiseach nó sciath | Sea (sciath comhaiseach) | CCTV, idirchum paisinéirí |
| Seoltóir talmhaithe / PE | Comhionann le croí cumhachta is mó | N/B | Talamh cosanta ar mhiotalóireacht cairr |
Cuireann sciathadh laistigh de chábla taistil cothrom ina dhúshlán innealtóireachta ar leith mar go laghdaíonn gnáthsciatha braidáilte nó scragall solúbthacht agus cuireann siad meáchan. Is é sciath péire aonair ag baint úsáide as téip poileistear alúmanaithe le sreang draein an réiteach praiticiúil le haghaidh péirí sonraí agus cumarsáide laistigh de chábla taistil - soláthraíonn sé maolú EMI leordhóthanach gan an cábla a ghéarú go suntasach nó a thrasghearradh a mhéadú. Níl sciath iomlán an chuachta chábla ar fad chomh coitianta in iarratais cábla taistil toisc go gcruthódh sé gné docht ag rith leithead iomlán an chábla, rud a laghdódh feidhmíocht lúb. Mar a d'aimsigh Zhishang Cable trí thaithí táirgthe, tá suíomh na mbeirteanna sciath laistigh den trasghearradh cábla comhréidh tábhachtach freisin: laghdaítear iad a chur i lár an phróifíl chomhréidh seachas ag na himill an brú lúbthachta a bhíonn orthu agus leathnaíonn sé sláine na sciath thar shaol seirbhíse an chábla.
Cleachtais Dearaidh agus Suiteála Clampa Fionraí a Chinneann Iontaofacht Fadtéarmach
Is é an clampán crochta - na crua-earraí a cheanglaíonn an cábla taistil den charr ardaitheoir agus leis an lúibín lárphointe an bhealaigh ardaitheoir - an t-aon áit a aistríonn an cábla ó eilimint dhinimiciúil crochta go pointe ceangail sheasta. Cruthaíonn an t-aistriú seo tiúchan struis arb ionann é agus sciar díréireach de theipeanna cáblaí taistil. Is féidir le droch-dhearadh clampáin nó cleachtas suiteála mícheart ag an bpointe seo a bheith ina chúis le tuirse seoltóir, scríobadh inslithe, agus scoilteadh seaicéad laistigh de chodán de shaol seirbhíse deartha an chábla, is cuma cé chomh maith agus a mhonaraítear an cábla féin.
Dáileann clamp fionraí atá deartha i gceart an fórsa clampála go cothrom ar fud leithead iomlán an chábla gan pinch grúpaí seoltóirí aonair. Cruthaíonn teanntáin a chuireann ualaí pointe nó brú míchothrom i bhfeidhm aimpliú lúbthachta logánta — flexíonn an cábla go géar ar imeall an chlampa seachas aistriú de réir a chéile chuig an gcuid crochta. Luathaíonn sé seo tuirse seoltóir go mór ar an gcuid clampáilte. Ba cheart go soláthródh an clampán ga lúbtha rialaithe ag pointe scoir an chábla freisin, agus an cábla á threorú isteach sa catenary saorchrochta aige seachas ligean dó imeacht ar uillinn ghéar. I measc go leor teanntáin atá ar fáil ar an tráchtála tá ga foirmithe nó brú faoisimh chun na críche seo; is foinse coiteann teip roimh am iad suiteálacha a úsáideann crua-earraí clampála seiftithe gan an ghné seo.
Tá fad suiteála agus suíomh lárphointe chomh iarmhartach céanna. Ní mór lúb saor-chrochta an chábla a bheith méide sa chaoi is go bhfanann íoslúb leaca ag suíomh an chairr is ísle gan an cábla a bheith ag teagmháil le hurlár an chlais; agus ag an suíomh gluaisteán is airde, ní éiríonn an lúb chomh daingean go dtarraingíonn sé an cábla faoi teannas fadaimseartha. De ghnáth soláthraíonn monaróirí treoirlínte ríomh fad taistil-go-cábla, ach ní mór dóibh seo cuntas a thabhairt ar chéimseata iarbhír an ardaitheora, suíomh an lúibín lárbhealaigh i gcoibhneas le raon taistil an ghluaisteáin, agus aon fhritháireamh idir an pointe ceangail carr agus an lúibín ardaitheoir. Aistríonn earráidí in aon cheann de na paraiméadair seo go díreach isteach i bpatrúin neamhghnácha struis a ghiorrú saol an chábla, rud a fhágann gur céim riachtanach é ríomh réamhshuiteála seachas mionchoigeartú roghnach.
