Dúshláin maidir le Sláine Comharthaí a bhaineann go Sonrach le Cáblaí Ionchódóra i gCórais Rialaithe Gluaisne Ardluais

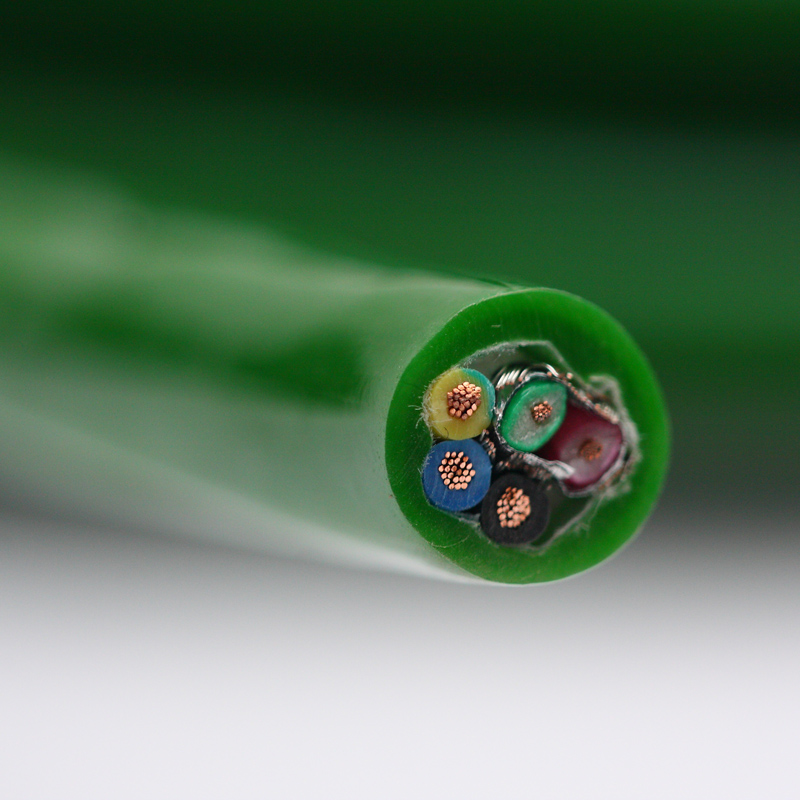

Cáblaí ionchódóra comharthaí aiseolais suímh agus treoluas a iompar idir ionchódóirí rothlacha nó líneacha agus rialtóirí gluaisne nó tiomántáin servo. Murab ionann agus cáblaí rialaithe ilchuspóireacha, oibríonn siad i dtimpeallacht atá sainmhínithe ag dhá éileamh comhuaineach agus contrártha: ní mór do na línte comhartha bíoga digiteacha ard-minicíochta nó tonnfhoirmeacha analógacha fíneáil a tharchur le saobhadh íosta, agus an cábla ag rith taobh le nó cuachta le cáblaí cumhachta a sholáthraíonn an-mhótair a ghineann trasnaíocht leictreamaighnéadach suntasach. Is é an toradh atá air ná go gcinntear feidhmíocht cábla ionchódóra ní hamháin ag a pharaiméadair leictreacha féin ach ag an gcaoi a n-idirghníomhaíonn na paraiméadair sin leis an bprótacal comhéadan ionchódóra sonrach agus le timpeallacht torainn na suiteála.
Gineann ionchódóirí incriminteacha a úsáideann aschuir tiománaí líne TTL nó difreálach RS-422 traenacha bíge ag minicíochtaí a scála go díreach le luas mótair agus taifeach ionchódóra. Táirgeann ionchódóir 2,500-líne in aghaidh na réabhlóide ar mhótar servo a ritheann ag 3,000 RPM bíoga aschuir ag 125 kHz in aghaidh an chainéil - agus le díchódú ceathairéadair, próiseálann an rialtóir aistrithe imeall ag 500 kHz. Ag na minicíochtaí seo, éiríonn toilleas cábla ina fhachtóir teorannaithe: maolaíonn an toilleas dáilte idir seoltóirí comhartha agus idir comhartha agus sciath am ardú gach imeall bíge, ag laghdú uasfhad an chábla ar a bhféadfaidh an t-ionchódóir oibriú go hiontaofa. I gcás comharthaí difreálach RS-422, cuirfidh cábla le toilleas seoltóir-go-seoltóir de 100 pF/m teorainn le fad reatha inúsáidte go dtí go maith faoi bhun 30 méadar ag rátaí imeall 500 kHz, agus is féidir le cábla a ndearnadh innealtóireacht air do 50 pF/m nó níos ísle an raon sin a leathnú go suntasach.
Cuireann prótacail ionchódóra iomlána - lena n-áirítear EnDat, SSI, BiSS, agus HIPERFACE - éilimh bhreise ar thógáil cáblaí toisc go mbaineann siad le cumarsáid dhéthreorach idir an t-ionchódóir agus an tiomántán ar mhinicíochtaí clog idir 1 MHz agus 16 MHz. Ag na minicíochtaí seo, éiríonn comhoiriúnú sainchuachta idir an cábla agus an ciorcadán tiománaí/glacadóir suntasach. Cruthaíonn neamhréireanna bacainní frithchaitheamh comhartha a fheictear mar thorann ar an líne sonraí, a d’fhéadfadh sonraí suímh a éilliú. Tógtha i gceart cáblaí ionchódóra sainimpedance de 100–120 Ω a shonrú le haghaidh péirí difreálach, arna gcothabháil go comhsheasmhach feadh fad iomlán an chábla, chun earráidí a spreagann frithchaitheamh i gcórais aiseolais absalóideach ardtaifigh a íoslaghdú. Táirgeann Anhui Zhishang Cable Technology Co., Ltd cáblaí ionchódóra le céimseata inslithe agus páirce twist rialaithe go docht chun luachanna impedance cobhsaí a bhaint amach a thacaíonn leis na prótacail éilitheacha seo.
Ailtireacht Sciath: Cén fáth a bhfuil Sciath Aonair Iomlán Neamhleor Go minic le haghaidh Cáblaí Ionchódóra
Briseann an toimhde chaighdeánach go bhfuil sciath foriomlán aonair leordhóthanach le haghaidh sciath cábla comhartha síos go sonrach in iarratais cábla ionchódóra, áit a bhfuil an comhlacht cábla céanna ag roinnt cineálacha comharthaí le so-ghabhálacha torainn éagsúla. Iompraíonn gnáthchábla ionchódóra péirí comhartha ceathair A/B/Z, voltas soláthair agus seoltóirí talún don leictreonaic ionchódóra, agus uaireanta péire cúltaca ceallraí le haghaidh coinneáil dearbhshuímh - gach ceann acu le impedance difriúil, leibhéal reatha, agus íogaireacht trasnaíochta. Nuair a bhíonn siad seo go léir clúdaithe le sciath amháin foriomlán amháin, tá cúpláil ionduchtach agus capacitive idir na seoltóirí soláthair cumhachta agus na péirí comhartha laistigh den chábla fós neamhrialaithe, agus ní sholáthraíonn an sciath aon chosaint i gcoinne an crosstalk inmheánach seo.
Is é an réiteach a úsáidtear i gcáblaí ionchódóra ardfheidhmíochta ná ailtireacht sciath sraitheach: sciatha péire aonair do gach péire comhartha difreálach, in éineacht le sciath iomlán don chábla iomlán. Déanann na sciatha péire aonair, de ghnáth scragall alúmanaim-poileistear le sreang draein, cúpláil capacitive idir na péirí comhartha cóngaracha agus idir na péirí comhartha agus na seoltóirí cumhachta a shochtadh. Soláthraíonn an sciath iomlán, bíodh scragall nó braid copair stánaithe, an príomh-bhacainn ar thrasnaíocht leictreamaighnéadach seachtrach ón tiomáint mótair, comharsana tráidire cábla, agus an timpeallacht IEA tionsclaíoch ginearálta. Cuireann an cur chuige dhá leibhéal seo le trastomhas agus costas cábla, ach i bhfeidhmchláir rialaithe gluaisne beachta a fheidhmíonn ag réiteach suímh fo-mhiocrón, tá an rogha eile - earráidí aiseolais suímh de bharr torainn - i bhfad níos costasaí ná uasghrádú an chábla.
Tá cleachtas talamhaithe sciath chomh ríthábhachtach le tógáil sciath. Ba cheart sciath iomlán an chábla ionchódóra a nascadh le cré cosanta ag an deireadh tiomána / rialtóra amháin, rud a fhoirmiú talamh aon-deireadh a chuireann cosc ar lúba srutha sciath tiomáinte ag difríochtaí féideartha talún idir an foirceann mótair agus an comh-aireachta rialaithe. Má tá an sciath talmhaithe ag an dá cheann agus lúb talún ann — rud atá coitianta i meaisíní móra ina bhfuil acmhainneacht beagán difriúil ag na hailt struchtúracha cruach éagsúla — sreabhann an sruth sciath a leanann tríd an sreang draein agus aslúdaíonn sé voltas ar na línte comhartha a bhí sé i gceist a chosaint. Téann go leor coinníollacha fabhtanna ionchódóra eadrannacha in innealra oibriúcháin siar go dtí an earráid bhunaidh shonrach seo seachas aon locht sa chábla nó san ionchódóir féin.
| Cumraíocht Sciath | Cosaint Sheachtrach IEA | Idir-Péire Crosstalk faoi chois | Feidhmchlár tipiciúil |
|---|---|---|---|
| Scragall iomlán amháin | measartha (HF) | Dada | Ionchódóir incriminteach ísealtaifigh, ritheann gearr |
| Braid foriomlán amháin | Maith (LF HF) | Dada | Aiseolas servo ginearálta, timpeallachtaí torainn measartha |
| Scragall iomlán péire aonair | Maith (HF) | Ard | Ionchódóirí absalóideacha ilphrótacal, ritheann fada |
| Péire aonair scragall braid iomlán | Ar fheabhas (LF HF) | Ard | Ard-resolution servo, heavy EMI environments |
Riachtanais Saoil Flex agus Difríochtaí Tógála Idir Suiteálacha Cábla Ionchódóra Seasta agus Gluaiste
Tá cáblaí ionchódóra suiteáilte in dhá thimpeallacht mheicniúla atá difriúil go bunúsach a éilíonn tógálacha cábla ar leith: ródú seasta ó ionchódóir seasta ar fhráma meaisín go comh-aireachta rialaithe, agus ródú dinimiciúil ar aiseanna meaisín gluaiseachta mar ionaid meaisínithe CNC, airm robotic, gníomhaithe líneacha, agus córais droichead. Má dhéileáiltear leis an dá chineál suiteála seo mar shuiteálacha in-idirmhalartaithe — trí úsáid a bhaint as cábla seasta suite i bhfeidhmchlár dinimiciúil nó ró-innealtóireacht a dhéanamh ar chábla tarraingshlabhra le haghaidh bealach statach — bíonn cliseadh meicniúil roimh am nó costas neamhriachtanach mar thoradh air.
Maidir le feidhmchláir tarraingthe-slabhra agus fleisc leanúnacha, caithfidh tógáil cábla ionchódóra aghaidh a thabhairt ar roinnt éileamh meicniúil comhuaineach. Caithfidh snáitheáil an tseoltóra a bheith Aicme 5 nó Aicme 6 in aghaidh an IEC 60228, ag baint úsáide as sreanga aonair míne chun strus lúbthachta a dháileadh agus saol tuirse a uasmhéadú - d'fhéadfadh trasghearradh 0.14 mm² a bheith i dtrasghearradh snáithe Aicme 6 de 50 nó níos mó sreanga aonair gach ceann faoi bhun 0.06 mm trastomhas. Caithfidh an polaiméir inslithe fanacht solúbtha ar fud an raon teochta oibriúcháin iomlán gan scoilteadh strus, gan srian a chur ar PVC ilfhóinteach i bhfabhar TPE nó PVC comhdhlúite speisialta le solúbthacht íseal-teocht. Ní mór na sciatha aonair agus an sciath iomlán a thógáil as braid mhínshreang nó scragall lapped le forluí dóthanacha chun leanúnachas leictreach a choinneáil trí na milliúin timthriallta solúbtha gan sosanna nó coinníollacha eatramhacha ciorcaid oscailte a fhorbairt sa sreang draein. Dearann Cábla Zhishang a cháblaí ionchódóra flex leanúnach le fad tuata optamaithe do gach eilimint seoltóra shnáithe, ag cinntiú go bhfreastalaíonn céimseata helical na seoltóirí agus na sciatha go nádúrtha do lúbadh an chábla gan ró-ualach teanntachta a ghiniúint sna heilimintí seachtracha.
Ní luach aonair statach é an tsonraíocht ga íosta lúba do chábla ionchódóra slabhra tarraingthe — tá difríocht idir an ga claonta dinimiciúil (a chuirtear i bhfeidhm go leanúnach le linn oibríochta) agus an ga claonta suiteála (cnagadh aonuaire le linn ródaithe). De ghnáth sonraítear ga lúb dinimiciúil do cháblaí ionchódóra ard-flex mar 7.5 × go 10 × trastomhas seachtrach an chábla, agus d'fhéadfadh ga lúbtha suiteála a bheith 5 × nó níos lú. Nuair a chuirtear ga na claonta suiteála i bhfeidhm mar lúb buan - mar shampla, an cábla a ródú timpeall cúinne daingean i nducht cábla - cruthaítear réigiún de strus meicniúil marthanach a luathaíonn teip tuirse ag an bpointe sin cé nach bhfuil an cábla féin ag gluaiseacht. Ní mór an t-idirdhealú seo a chur in iúl go soiléir do theicneoirí suiteála, go háirithe i dtionscadail iarfheistithe ina gcuirtear cáblaí nua in ionad na gcáblaí atá ann cheana ar chonairí ródaithe atá bunaithe cheana féin.
Méid Seoltóra Soláthair Cumhachta Laistigh de Cháblaí Ionchódóra: Comhthrácht ar Thit Voltais agus Cúpláil Torainn
Áiríonn formhór na gcáblaí ionchódóra seoltóirí tiomnaithe chun voltas oibriúcháin a sholáthar don leictreonaic ionchódóra — go hiondúil 5V DC le haghaidh ionchódóirí incriminteacha aschuir TTL nó 8–30V DC le haghaidh HTL agus go leor cineálacha ionchódóra absalóideach. Tá na seoltóirí cumhachta seo beag i dtrasghearradh i gcoibhneas lena gcoibhéisí i gcáblaí cumhachta, ach tá éifeacht dhíreach ag a méid ar fheidhmíocht ionchódóra nach ndéantar dearmad air go minic. Laghdaíonn titim voltais feadh na seoltóirí soláthair cumhachta an voltas soláthair ag na teirminéil ionchódóra, agus féadfaidh ionchódóirí a oibríonn gar don fhoirceann íochtair dá raon sonraithe voltais comharthaí aschuir a tháirgeadh a bhfuil aimplitiúid laghdaithe, amanna méadaithe méadaithe, nó — i gcás ionchódóirí 5V TTL a bhfuil corrlaigh voltais an-daingean orthu - earráidí eatramhacha leibhéal na loighce ar deacair iad a idirdhealú ó lochtanna a chothaítear le torann.
Chun titim voltais inghlactha a ríomh ní mór eolas a bheith agat ar thomhaltas reatha an ionchódóra, fad rith an chábla, agus trasghearradh an tseoltóra. Tarlaíonn ionchódóir 5V a tharraingíonn 150 mA thar chábla 20-méadar le seoltóirí soláthair 0.14 mm² thart ar 0.86V de thitim chomhcheangailte soláthair-agus-aischuir - níos mó ná 17% den voltas ainmniúil soláthair, a chuireann an t-ionchódóir i bhfad faoi bhun a sholáthar rátáilte 5V agus laistigh den chorrlach ina laghdaítear cáilíocht an chomhartha aschuir. Má mhéadaítear trasghearradh an tseoltóra soláthair go 0.25 mm², laghdaítear an titim seo go dtí thart ar 0.48V, rud a chuireann corrlach soláthair leordhóthanach ar ais. I gcás suiteálacha nach féidir ritheann cábla fada a sheachaint, tairgeann roinnt déantúsóirí tiomáint servo aschur voltais soláthair ionchódóra inchoigeartaithe a chúitíonn friotaíocht an chábla, ach éilíonn sé seo eolas cruinn ar fhriotaíocht seoltóra an chábla agus ní féidir leo méid ceart an tseoltóra a ionadú ag an gcéim deartha.
Níos faide ná titim voltais, is cosán instealladh torainn féideartha iad na seoltóirí soláthair cumhachta laistigh de chábla ionchódóra. Torann ar an soláthar ionchódóra - ginte ag soláthar cumhachta inmheánach an tiomántán nó a sheoltar ó bhus DC an mheaisín - a chúpláil go toilleas isteach i mbeirteanna comharthaí cóngaracha mura bhfuil na seoltóirí soláthair deighilte go leordhóthanach nó cosanta ó na péirí comhartha laistigh den chábla. Is cúis amháin é seo gur minic a thugtar a sciath aonair féin do na seoltóirí cumhachta i gcábla ionchódóra dea-dheartha nó suite ar imeall an chábla ar shiúl ó na péirí comhartha, seachas iad a dháileadh go randamach laistigh den bheart cábla. Mar chuid dá thacaíocht innealtóireachta iarratais, tugann Anhui Zhishang Cable Technology Co., Ltd comhairle do chustaiméirí maidir le roghnú tras-alt seoltóra cumhachta agus roghanna tógála cábla bunaithe ar riachtanais reatha ionchódóra iarbhír agus achair suiteála, cosc a chur ar shaincheisteanna feidhmíochta a bhaineann le soláthar sula dtarlaíonn siad sa réimse.
Titim Measta Voltais le haghaidh Cumraíochtaí Coiteann Cábla Ionchódóra (Soláthar 5V, Luchtaigh 150 mA)
- seoltóirí 0.14 mm², rith 10 m: ~ 0.43V titim (8.6% de 5V); teorann inghlactha d'ionchódóirí caighdeánacha TTL.
- seoltóirí 0.14 mm², rith 20 m: ~ 0.86V titim (17.2% de 5V); voltas soláthair is dócha faoi bhun rátáil íosta an ionchódóra.
- seoltóirí 0.25 mm², rith 20 m: ~ 0.48V titim (9.6% de 5V); laistigh de raon inghlactha don chuid is mó ionchódóirí 5V.
- seoltóirí 0.34 mm², rith 30 m: ~ 0.53V titim (10.6% de 5V); oiriúnach le haghaidh ritheann níos faide gan cúiteamh voltas tiomáint-taobh.
