Catagóirí Lasair-Retardant agus Cad is brí le hAicmí I ndáiríre go Cleachtais
Cábla rialaithe lasair-retardant ní catagóir táirge aonair iad — baineann siad le córas rangaithe srathach arna shainiú ag IEC 60332 agus a choibhéis Síneach GB/T 18380, gach sraith ag léiriú leibhéal feidhmíochta srianta dóiteáin atá difriúil ó thaobh brí de. Is iad na sraitheanna is coitianta a shonraítear ná IEC 60332-1 (tástáil lasair ingearach cábla aonair), IEC 60332-3 (tástáil iomadú lasair ingearach cábla cuachta), agus na catagóirí IEC 60332-3-22 níos déine trí 60332-3-25, atá difriúil i líon iomlán an ábhair chábla a dhóitear le linn na tástála. Tá sé tábhachtach na hidirdhealuithe seo a thuiscint mar go bhféadfadh cábla a shásaíonn an tástáil aonchábla ligean do dhóiteán iomadú nuair a chuirtear isteach é i dtráidirí cábla dlúth taobh le mórán cáblaí eile — go beacht an riocht a aimsítear i seomraí rialaithe tionsclaíocha, foirgnimh lascthrealamh, agus bealaí cáblaí gléasra próiseála.
Insamhladh le tástáil beart IEC 60332-3 fíor-dlús suiteála trí dhréimire ingearach 3.5-méadar de cháblaí a dhó le toirt neamh-mhiotalacha iomlán sainithe in aghaidh an mhéadair tráidire. Ceadaítear i gCatagóir A (an ceann is déine) toirt cábla neamh-mhiotalacha suas le 7 lítear in aghaidh an mhéadair tráidire, agus ceadaíonn Catagóir C suas le 1.5 lítear in aghaidh an mhéadair - dá ísle an toirt ceadaithe, is amhlaidh is éasca é a rith, toisc go bhfuil níos lú ábhar indóite ann chun an lasair a chothú. Is ríomh mícheart contúirteach é cábla Chatagóir C a shonrú do thráidire cábla dlúthdhaonra i gcás ina gcomhfhreagraíonn an dlús suiteála iarbhír do choinníollacha Chatagóir A. Ní mór d'innealtóirí a roghnaíonn cáblaí rialaithe lasair-retardant le haghaidh suiteálacha tráidire an toirt neamh-mhiotalacha iarbhír in aghaidh an mhéadair dá líonadh cábla atá beartaithe agus é a mheaitseáil leis an gcatagóir tástála iomchuí, gan "lasair-retardant" a shonrú mar cheanglas cineálach amháin.
Taobh amuigh de iomadú lasair, tugann leaganacha LSZH (Íseal-Hailigine Neamh-Thobac Neamh-Thobac) agus LSHF (Íseal de Shaoire ó Hailigine ó Dheataigh) toisí feidhmíochta breise isteach atá ag teastáil níos mó i saoráidí faoi iamh. Scaoileann cáblaí caighdeánacha lasair-retardant PVC-inslithe gás clóiríd hidrigine agus deatach dubh dlúth nuair a dhóitear iad - tá HCl creimneach do threalamh leictreonach agus tocsaineach don phearsanra, agus cuireann deatach trom bac ar aslonnú. Cuireann foirmlithe LSZH deireadh le retardants lasair halaigine-bhunaithe i bhfabhar córais mianraí-bhunaithe (go hiondúil alúmanam trihydrate nó hiodrocsaíd mhaignéisiam), a scaoileadh gal uisce seachas gáis aigéad ar dócháin. Táirgeann Zhishang Cable leagan PVC-bhunaithe agus LSZH de cábla rialaithe lasair-retardant s, le roghnú ábhair a mheaitseáil le riachtanais shonracha comhshaoil agus rialála gach tionscadail.
Conas a théann Breiseáin Lasair-Retardant i bhfeidhm ar Airíonna Cábla Leictreach agus Meicniúla
Ní neodrach go ceimiceach é moilliú lasair a bhaint amach in insliú cáblaí agus comhdhúile clúdú - idirghníomhaíonn na breiseáin a shochtann dócháin leis an maitrís polaiméire ar bhealaí a théann i bhfeidhm ar airíonna tréleictreach, ar sholúbthacht agus ar iompar fadtéarmach aosaithe. Tá an chomhbhabhtáil seo thar a bheith suntasach in iarratais cábla rialaithe, áit a bhfuil friotaíocht inslithe, toilleas idir seoltóirí, agus sláine na gcomharthaí thar chumraíochtaí illárnacha ina gceanglas feidhme nach féidir a chur i gcontúirt ar mhaithe le feidhmíocht dóiteáin amháin.
I gcomhdhúile lasair-retardant halaiginithe (PVC-bhunaithe), úsáidtear trioxide antamón go coitianta mar shineirgíoch lasair-retardant taobh leis an clóirín atá i láthair cheana féin i PVC. Cé go bhfuil sé éifeachtach chun adhainte a shochtadh, méadaíonn luchtú trí-ocsaíde antamóin ard ceadú inslithe agus laghdaítear friotachas toirte, rud a d’fhéadfadh cúpláil capacitive a ardú idir seoltóirí cóngaracha i gcáblaí rialaithe illárnacha. I gcás ciorcaid rialaithe a iompraíonn comharthaí analógacha íseal-leibhéil nó cumarsáid sraitheach ardluais, méadaíonn an toilleas ardaithe seo in aghaidh an aonaid fad maolú na comhartha agus cuireann sé teorainn le fad rith an chábla inúsáidte. Is gá tiús balla inslithe agus foirmiú cumaisc a shonrú agus an mhinicíocht comhartha iarbhír i gcuimhne - ní hamháin an aicme lasair - chun an toradh seo a sheachaint.
Cuireann comhdhúile LSZH atá bunaithe ar chórais líontóirí mianraí sraith éagsúil de chomhbhabhtáil i láthair. Ní mór alúmanam trihydrate (ATH) a luchtú ag tiúchain an-ard (go hiondúil 50-65% de réir meáchain den chomhdhúil polaiméire) chun moilliú lasair brí a bhaint amach trína dhianscaoileadh inteirmeach. Ag na leibhéil luchtaithe seo, éiríonn an cumaisc níos déine agus níos brittle ná polaiméirí neamhlíonta, rud a laghdaíonn solúbthacht agus feidhmíocht teocht fuar. Tugann monaróirí aghaidh ar seo trí pholaiméirí bonn elastomeric (EVA, EBA, nó TPE) agus cáithníní líonta cóireáilte dromchla a fheabhsaíonn scaipeadh agus a laghdaíonn an pionós stiffness. Is é an toradh ná cumaisc atá in ann feidhmíocht lasair IEC 60332-3 agus comhlíonadh lúb fuar IEC 60811 a bhaint amach - ach amháin má dhéantar an fhoirmiú a innealtóireacht go sonrach don chothromaíocht seo seachas é a chur le chéile ó chomhpháirteanna tráchtearraí. Déanann Anhui Zhishang Cable Technology Co., Ltd feidhmíocht chumaisc a bhailíochtú trí thástáil lasair agus meicniúil araon seachas a bheith ag brath ar dheimhniúcháin soláthraithe ábhair ina n-aonar, ag cinntiú go gcomhlíonann an cábla críochnaithe na paraiméadair shonraithe go léir ag an am céanna.
| Cineál Comhdhúile | Meicníocht lasair-retardant | Éifeacht ar Sholúbthacht | Astúchán Gáis ar Dhó |
|---|---|---|---|
| FR-PVC | Cuireann gás halaigine isteach ar an slabhra dócháin | Measartha; plasticizer-spleách | HCl, deatach dubh dlúth |
| LSZH / ATH-líonadh | Dianscaoileadh inteirmeach, gal uisce | laghdaithe; éilíonn bonn elastomeric | Gal uisce, deataigh íseal, gan aon HCl |
| LSZH / MDH-líonadh | Dianscaoileadh inteirmeach, raon teochta níos airde | Cosúil le ATH; níos fearr ag teocht ard | Gal uisce, deataigh íseal, gan aon HCl |
| Fosfar-bhunaithe (intumescent) | Foirmeacha ciseal Char insulates, dromchla | Maith; luchtú filler níos ísle ag teastáil | Deatach íseal, saor ó halaigine |
Cumraíochtaí Sciath i gCáblaí Rialaithe Lasair-Retardant agus a nImpleachtaí Feidhmíochta IEA
Feidhmíonn cáblaí rialaithe i dtimpeallachtaí tionsclaíocha taobh le tiomántáin minicíochta athraitheacha, trealamh lasctha ardsrutha, agus cáblaí cumhachta - a ghineann siad go léir trasnaíocht leictreamaighnéadach a d'fhéadfadh comharthaí rialaithe íseal-leibhéil a éilliú mura bhfuil an sciath leordhóthanach. I gcáblaí rialaithe lasair-retardant, ní mór sciath a dhearadh ní hamháin le haghaidh feidhmíochta leictreach ach freisin le haghaidh comhoiriúnacht leis an tógáil lasair-retardant timpeall air: idirghníomhaíonn an sreang draein sciath, téipeanna ceanglóra, agus aon eilimintí miotalacha le hiompar dóiteáin iomlán an chábla agus ní mór dó gan idirlinne teirmeach nó pointí adhainte logánta a chruthú a bhaineann an bonn d'fheidhmíocht lasair rátáilte an chábla.

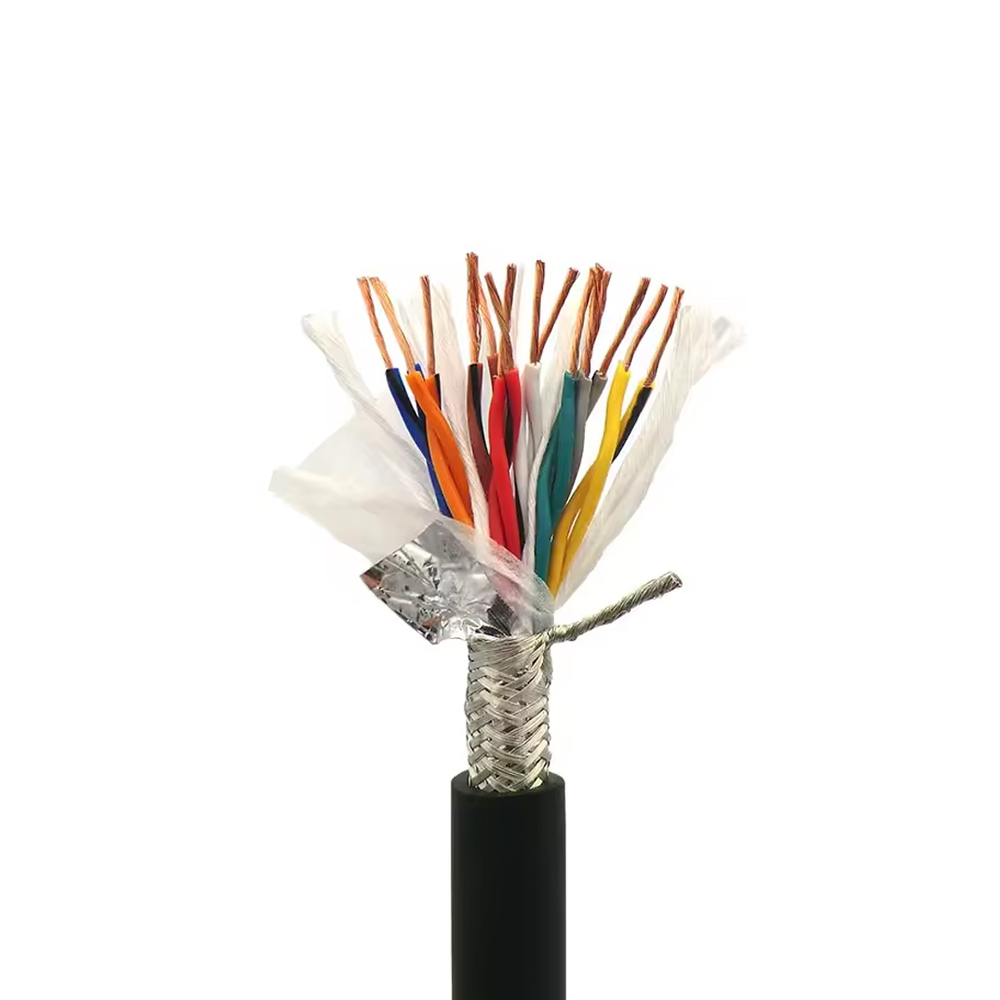

Is iad an dá fhoirgníocht sciath is mó i gcáblaí rialaithe lasair-retardant ná sciatha scragall alúmanaim-poileistear (Al/PET) le sreang draein, agus sciatha braid copair stánaithe iomlána nó aonair. Soláthraíonn sciatha scragall clúdach optúil gar do 100% agus tá siad éifeachtach i gcoinne trasnaíochta ardmhinicíochta atá cúpláilte go toilleas, ach fágann a dochtacht mheicniúil go bhfuil siad i mbaol stróiceadh ar an gcomhpháirteach forluí sciath le linn luascadh arís agus arís eile nó le linn tarraingt suiteála. Tá clúdach optúil níos ísle ag sciatha braidithe (85–95% go hiondúil) ach cuireann siad láidreacht mheicniúil i bhfad níos fearr agus friotaíocht sciath níos ísle, rud a fheabhsaíonn feidhmíocht i gcoinne trasnaíochta íseal-minicíochta cúpláilte ionduchtach. I gcás cáblaí atá suiteáilte ar bhealaí seasta laistigh de sheomraí lascthrealamh nó de chaibinéid DCS, is leor go ginearálta tógáil scragall-móide-draein; i gcás cáblaí a sheoltar trí seoladán nó faoi réir gluaiseachta le linn cothabhála, is fearr sciatha braidáilte.
Is minic a éilíonn cáblaí rialaithe illárnacha a úsáidtear le haghaidh tarchur comhartha analógach (lúb 4-20 mA, ciorcaid teirmeachúpla, naisc RTD) sciath péire aonair chomh maith le sciath iomlán. Coscann sciatha péire aonair traschaint idir-chiorcaid idir péirí comhartha laistigh den chábla céanna - ábhar imní suntasach nuair a bhíonn cábla coitianta ag comharthaí ardleibhéil (amhail 24V digiteach I/O) agus comharthaí analógacha ísealleibhéil (aschuir teirmeachúpla raon millivolt). Ní mór an sreang draein do gach sciath aonair a nascadh leis an talamh ag foirceann amháin ach amháin chun lúba srutha sciath a chosc, rud a thabharfadh an torann íseal-minicíochta a raibh sé beartaithe an sciath a bhlocáil arís. Tá an smacht forais seo chomh tábhachtach leis an ábhar sciath féin agus ní mór é a shonrú go soiléir i gcáipéisíocht suiteála cáblaí agus foirceannaidh.
Cumraíochtaí Coiteann Sciath agus Feidhmchláir tipiciúla
- Sreang draein scragall iomlán Al/PET: Cosaint IEA ard-minicíochta atá éifeachtach ó thaobh costais; oiriúnach do ritheann cábla comhartha DCS/PLC seasta; i mbaol damáiste scragall má flexed arís agus arís eile.
- Braid copair stánaithe foriomlán: Marthanacht mheicniúil níos fearr agus éifeachtacht sciath íseal-minicíochta; is fearr le haghaidh suiteálacha seoladáin nó timpeallachtaí le foinsí trasnaíochta suntasacha 50/60 Hz.
- Braid iomlán scragall péire aonair (sciath dúbailte): Leithlisiú idir-chiorcaid is airde; ag teastáil nuair a roinntear leibhéil chomharthaí measctha cábla; a úsáidtear i lúba ionstraimíochta analógacha beachtas.

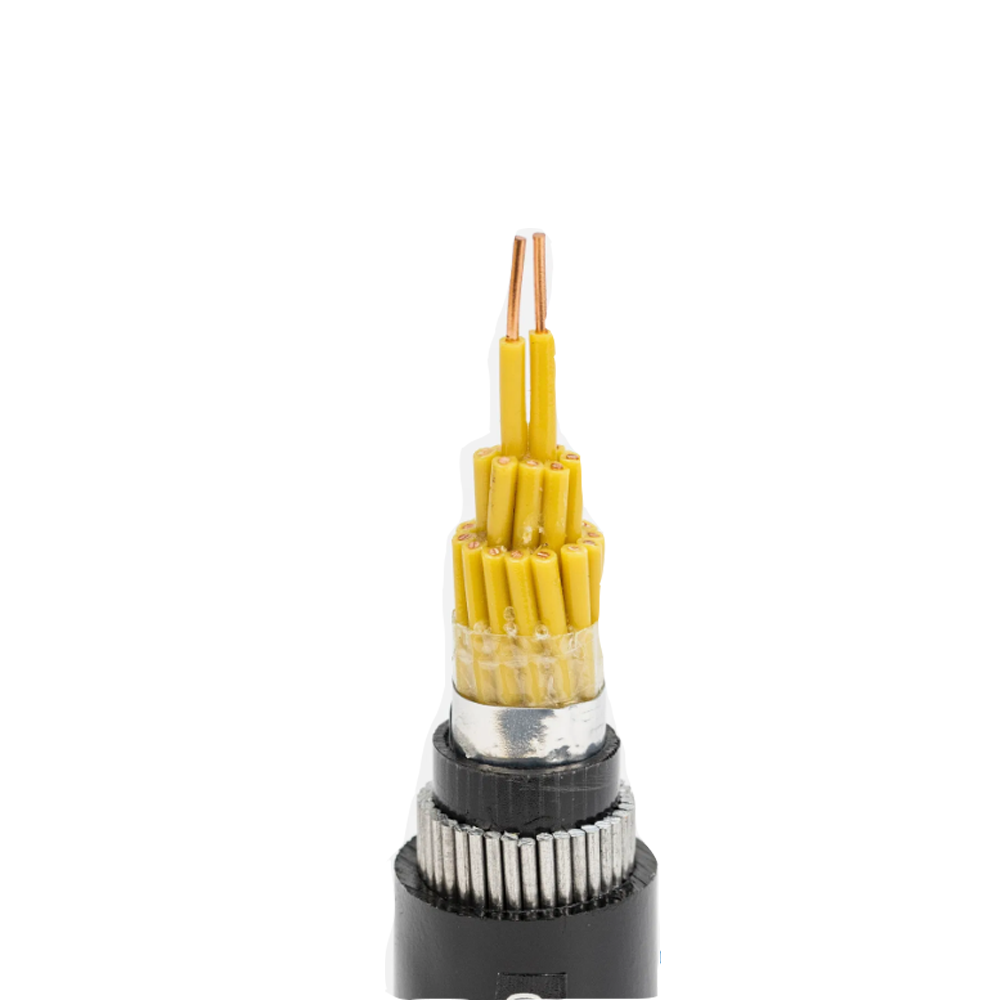

- Gan sciathadh (scagtha le armúrtha amháin): Oiriúnach do chomharthaí rialaithe digiteacha a bhfuil díolúine torainn bhunúsach acu (m.sh., lascadh 24V DC); nach bhfuil oiriúnach do chiorcaid tomhais analógacha.
Croístraitéisí Comhairimh agus Grúpála le haghaidh Suiteálacha Cábla Rialaithe Ilchiorcaid
Tá iarmhairtí do riosca dóiteáin, rochtain chothabhála, agus solúbthacht fhadtéarmach a shíneann i bhfad níos faide ná an costas soláthair cábla tosaigh ag an gcinneadh cibé an ndéanfar go leor cáblaí croíchomhaireamh beag nó níos lú cáblaí croí-chomhaireamh a reáchtáil le haghaidh suiteáil rialaithe ilchiorcaid. Méadaíonn cuachtaí dlúth de cháblaí beaga seaicéadáilte ina n-aonar i tráidire an toirt iomlán neamh-mhiotalacha in aghaidh an mhéadair, ag ardú an t-ualach dócháin éifeachtach fiú nuair a iompraíonn gach cábla aonair rátáil lasair-retardant. Laghdaítear líon na dtráidire agus an t-ualach dócháin trí chiorcaid a chomhdhlúthú i níos lú cáblaí illárnacha, ach cruthaítear pointe teipe amháin nuair is féidir le damáiste do chábla amháin dul i bhfeidhm ar ilchiorcaid neamhghaolmhara ag an am céanna.
Is é an cur chuige praiticiúil a úsáidtear i dtionscail phróisis agus áiseanna giniúna cumhachta ná ciorcaid a ghrúpáil de réir córais feidhme seachas de réir gaireachta geografach, le cáblaí ar leith le haghaidh ciorcaid atá ríthábhachtach don tsábháilteacht (múchadh éigeandála, braite dóiteáin agus gáis) agus ciorcaid rialaithe oibriúcháin (lúb rialaithe próisis, tosaithe mótair, ionstraimíocht). Cinntíonn an deighilt seo nach féidir feidhm rialaithe an phróisis agus a chúltaca sábháilteachta a dhíchumasú ag an am céanna le teip cábla amháin. Déanann sé aimsiú lochtanna agus athsholáthar cáblaí a shimpliú freisin, ós rud é nach gá cur isteach ar shreangú ceann eile de bharr teip i ngrúpa feidhme amháin. Sainordaíonn go leor caighdeáin suiteála — lena n-áirítear IEC 60364 agus caighdeáin innealtóireachta a bhaineann go sonrach le saoráidí sna hearnálacha peitriceimiceacha agus cumhachta — leithscaradh ciorcad den chineál seo.
Is gné eile nach dtugtar mórán luach uirthi go minic ag céim na sonraíochta í pleanáil lárnach spártha laistigh de cháblaí rialaithe illárnacha. Is beag an costas a bhaineann le cáblaí a shuiteáil le croíleacáin spártha 10–20% tráth na tógála tosaigh i gcoibhneas le luach iomlán an tionscadail, ach teastaíonn tarraingt cáblaí nua atá suaiteach, costasach, agus uaireanta dodhéanta go fisiciúil trí bhealaí plódaithe atá ann cheana féin le ciorcaid a chur isteach tar éis na tógála. Ba cheart croíleacáin spártha a dháileadh ar ghrúpaí cáblaí seachas iad a chomhchruinniú i gcábla amháin, agus a láithreacha a dhoiciméadú go córasach ionas gur féidir iad a aithint agus a chur i ngníomh gan obair fhairsing rianaithe. Mar chuid dá chumas tacaíochta d’fheidhmchláir, oibríonn Zhishang Cable le foirne innealtóireachta chun roghnú croí-chomhaireamh a bharrfheabhsú bunaithe ar chásanna forleathnaithe córais réamh-mheasta, ag cuidiú leis an gcás coiteann a sheachaint ina mbeidh bonneagar cábla ina shrian teoranta ar mhodhnuithe gléasra laistigh de chúpla bliain tar éis a choimisiúnú.
