Caoinfhulaingt Bac Saintréith agus Cén Fáth a dtéann sé i gcion go díreach ar Iontaofacht Líonra Bus

I ngach prótacal bus páirce tionsclaíoch a úsáideann líne tarchurtha cothromaithe difreálach — córais atá bunaithe ar PROFIBUS DP, DeviceNet, CAN oscailt, RS-485 — sonraítear bac ainmniúil tréith dá chábla, 120 Ω de ghnáth. Ní coinbhinsiún treallach é an luach seo: meaitseálann sé na friotóirí foirceanta a chuirtear ag gach ceann den deighleog bus, agus is é an teaglaim de impedance cábla comhoiriúnaithe agus friotaíocht foirceanta a shochtann frithchaitheamh comhartha a dhéanfadh truaillithe ar fhrámaí sonraí murach sin. Nuair a imíonn impedance tréith iarbhír an chábla ón luach sonraithe, ní bheidh na friotóirí foirceannta ina mheaitseáil impedance foirfe a thuilleadh, agus téann frithchaiteoirí páirteach ar ais ar an mbus, ag cur torann leis na haistrithe comhartha agus ag méadú rátaí earráide giotán - go háirithe ag rátaí arda baud agus in aice leis na huasfhad deighleog a cheadaítear leis an bprótacal.

Déantar impedance tréith a chinneadh ag céimseata péire casta an chábla: go sonrach, an cóimheas idir trastomhas an seoltóra agus an trastomhas seachtrach inslithe, agus tairiseach tréleictreach an ábhair inslithe. Le haghaidh sprioc 120 Ω, ní mór na paraiméadair seo a rialú go docht le linn déantúsaíochta. Laghdaíonn balla inslithe atá 5% níos tanaí ná ainmniúil an bac de thart ar 3–4 Ω — diall atá beag de réir dealraimh ach a d’fhéadfadh comhéifeachtaí machnaimh intomhaiste a chruthú ar chodanna a oibríonn gar dá dteorainneacha faid rátáilte. Úsáidtear comhdhúile inslithe tréleictreach cúr nó ceallacha, a íslíonn an tairiseach tréleictreach éifeachtach i gcomparáid le insliú soladach, i gcáblaí bus préimhe chun an sprioc-impedance a bhaint amach le balla inslithe níos tanaí, ag laghdú trastomhas foriomlán an chábla agus cruinneas leictreach á chothabháil. Taispeánfaidh cáblaí a chomhlíonann an impedance ainmniúil 120 Ω ach a mhonaraítear le lamháltais níos leithne (±15 Ω in aghaidh an ±5 Ω is féidir a bhaint amach le táirgeadh rialaithe) éagsúlachtaí impedance pointe-go-pointe feadh a gcuid fad nach féidir a cheartú le friotóirí foirceannadh agus a bheidh le feiceáil mar fhoinsí machnaimh dáilte ar fud an deighleog bus.

Is annamh a bhíonn lamháltas impedance le feiceáil i dtuarascálacha caighdeánacha tástála cábla, nach dtomhaistear go hiondúil ach friotaíocht DC, friotaíocht inslithe, agus toilleas - agus ní nochtann aon cheann acu go díreach an próifíl impedance sainiúil feadh fad an chábla. Is í tástáil fhrithmhéadrachta fearainn ama (TDR), a sheolann cuisle mear-ardú síos an chábla agus a thomhaiseann machnaimh mar fheidhm achair, an uirlis chuí chun comhsheasmhacht impedance feadh cábla bus a mheas. Trí thástáil TDR a shonrú mar chuid de na critéir maidir le glacadh le cáblaí — agus an rian TDR a iarraidh mar inseachadta táirgeachta — tugtar dearbhú bríoch ar cháilíocht an bhacainn nach féidir le tomhais friotaíochta agus toilleas amháin a sholáthar. Tá feidhm ag Anhui Zhishang Cable Technology Co., Ltd., céimseata inslithe rialaithe agus fad tuata comhsheasmhach i dtáirgeadh cábla bus, ag díriú ar aonfhoirmeacht impedance a thacaíonn le hoibriú bus iontaofa ar fhad deighleog iomlán rátáil.

Ceanglais Chábla Sonracha ar Phrótacal a dtugtar neamhaird orthu go coitianta le linn an tsoláthair

Leagann prótacail éagsúla busanna tionscail ceanglais an-sonracha ar thógáil cáblaí a théann níos faide ná an tuairisceoir cineálach "péire lúbtha sciathaithe." Trí chábla neamhcháilithe a cheannach nach sásaíonn ach na bunpharaiméadair leictreach — bac ceart, sciath leordhóthanach — agus ceanglais tógála a bhaineann go sonrach leis an bprótacal in easnamh, cruthaítear córais a oibríonn faoi dhálaí idéalacha ach a dhíghrádaíonn nó a theipeann orthu faoi luchtú comhartha agus strus comhshaoil ​​na suiteálacha iarbhír. Tá ceanglais chábla cheangailteach ag na teaghlaigh prótacail seo a leanas ar gá aird aonair a thabhairt orthu le linn na sonraíochta.

Sonraíonn cábla PROFIBUS DP Cineál A ní hamháin 135–165 Ω impedance ainmniúil agus toilleas uasta de 30 pF/m, ach freisin friotaíocht lúb íosta de 110 Ω/km — teorainn friotaíochta níos ísle a d'fhéadfadh a bheith le feiceáil frith-intuigthe. Tá an teorainn íochtair seo ann chun seoltóirí ró-thiubh a chosc ó líne tharchuir a chruthú le tréith tanúcháin ró-íseal, rud a chuirfeadh leis an aga imfhálaithe machnaimh agus a dhéanfadh sláine an chomhartha níos measa ag rátaí arda baud. Sonraíonn caighdeán PROFIBUS freisin clúdach sciath braid copair de 85% ar a laghad, toisc go bhfeidhmíonn an sciath mar thalamh tagartha comhartha don chiseal fisiceach RS-485, agus go n-ardaíonn clúdach neamhleor an impedance sciath ag minicíochtaí comhartha, rud a fhágann go bhfuil diúltú modh coitianta ag táireach.

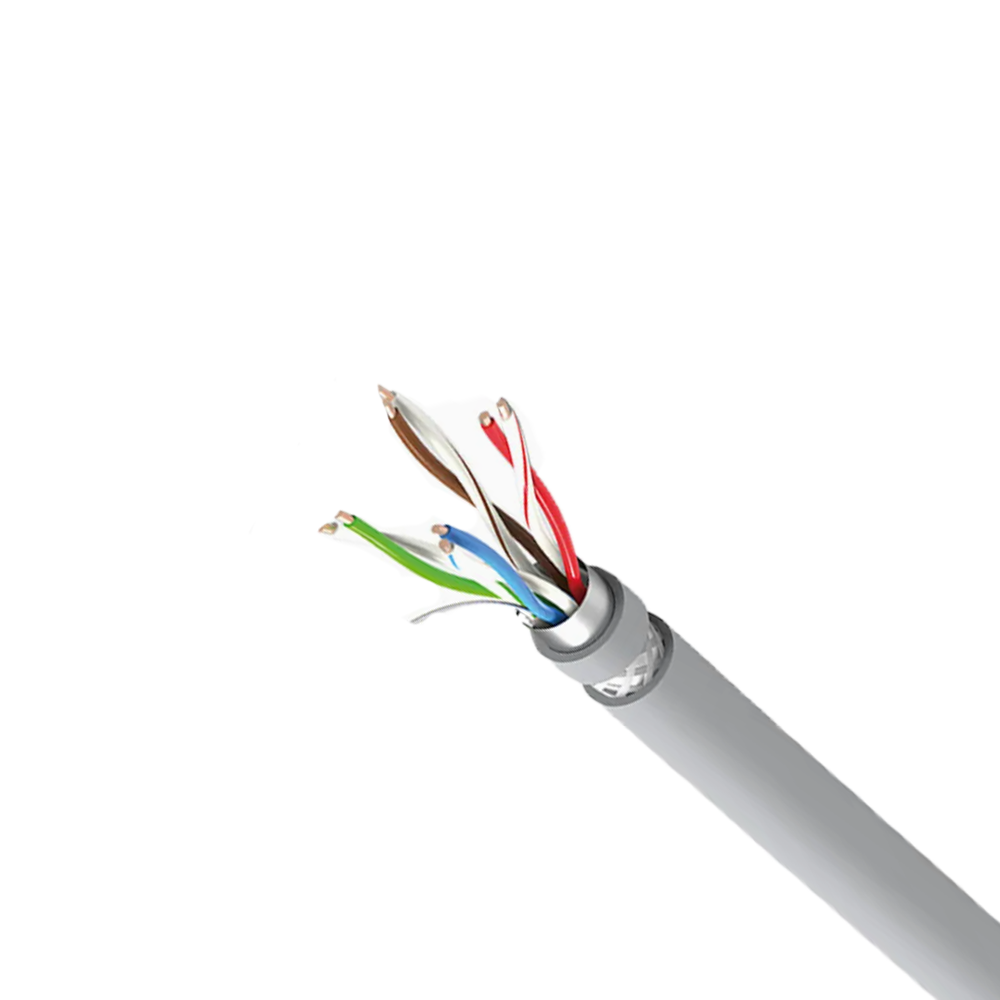

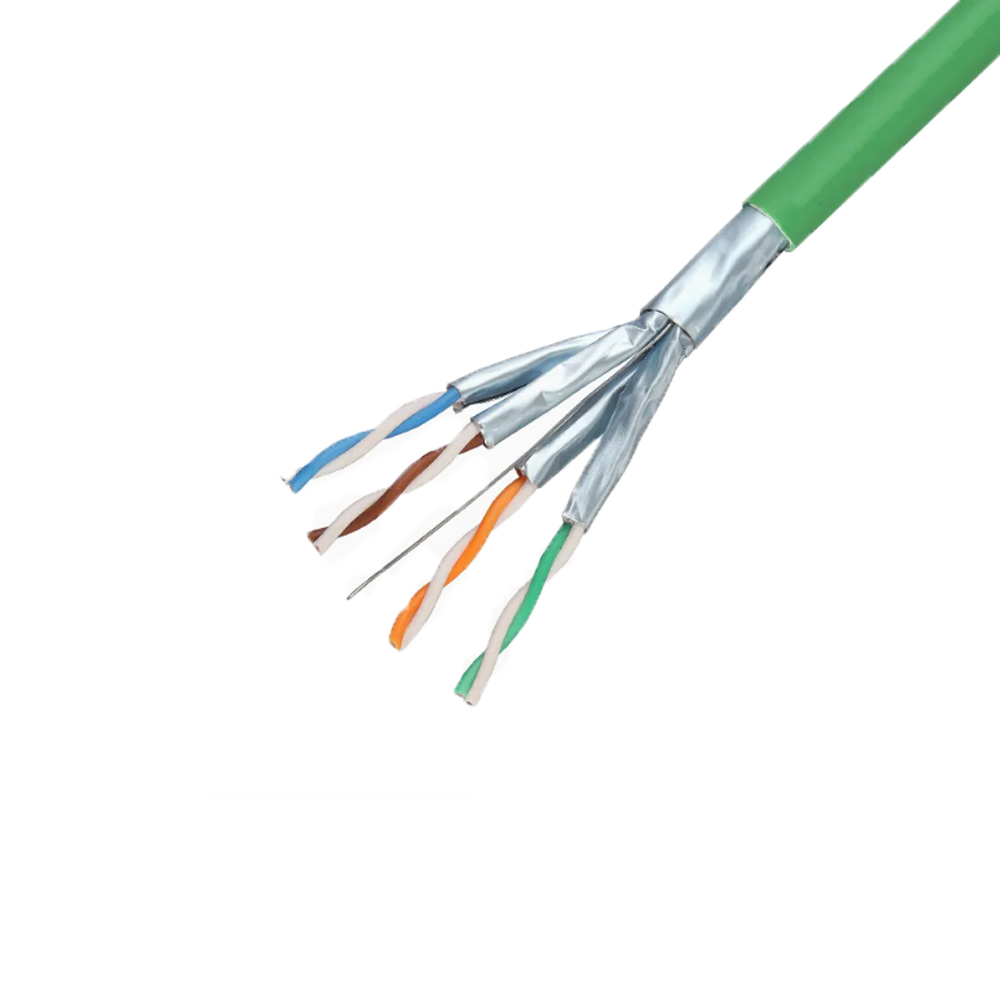

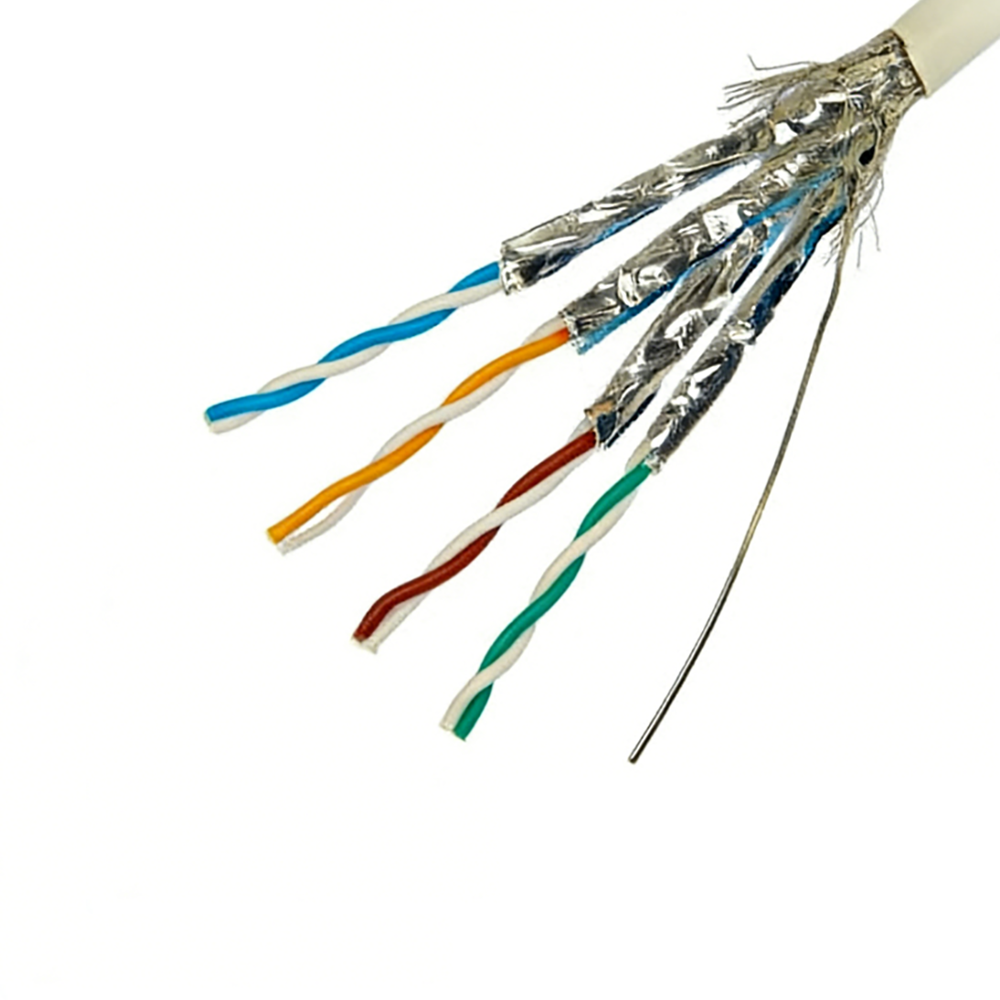

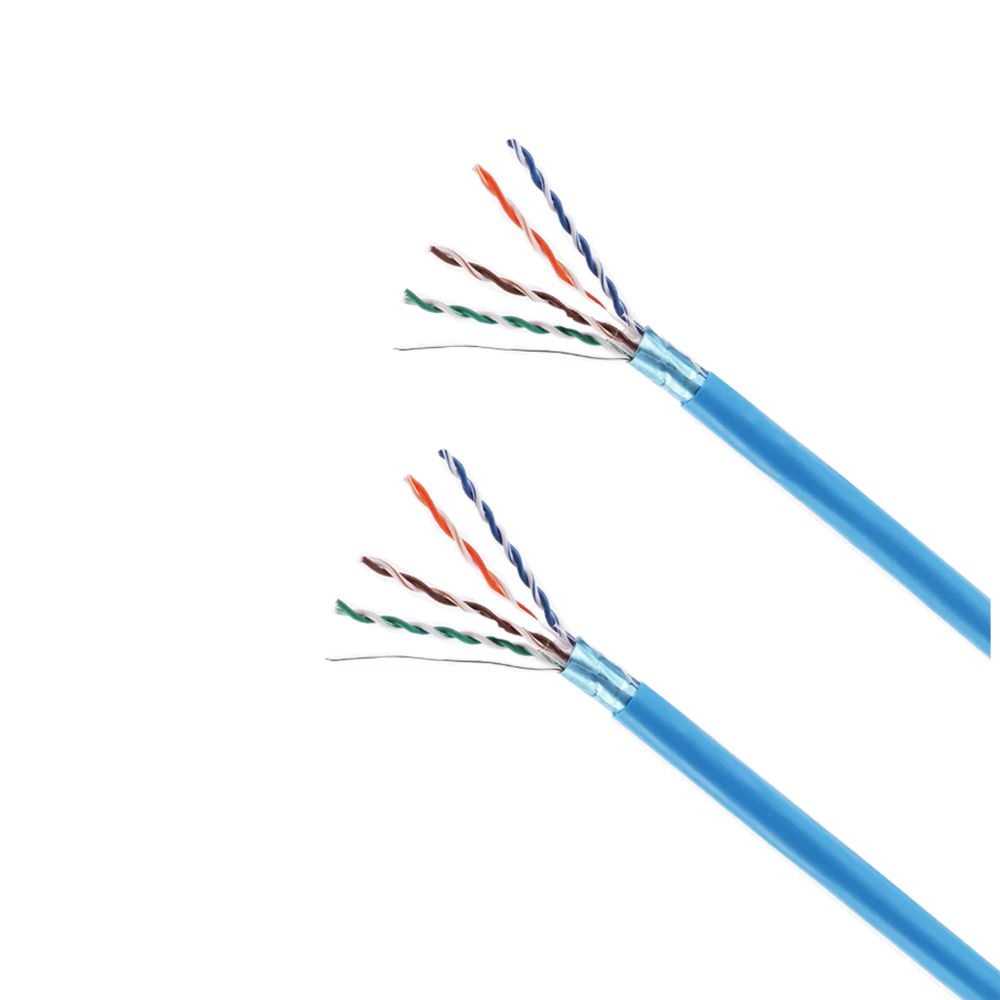

Éilíonn prótacail EtherCAT, PROFINET agus tionsclaíochta Ethernet a fheidhmíonn ag 100 Mbit/s nó 1 Gbit/s cáblaí a chomhlíonann feidhmíocht leictreach Chatagóir 5e nó Chatagóir 6 in aghaidh an IEC 11801, ach a bhfuil cáilíochtaí meicniúla breise acu nach n-iompraíonn cábla Ethernet de ghrád oifige. Go hiondúil ní mór do chábla Ethernet tionsclaíoch cloí le IEC 61156-6 (le haghaidh suiteáil sheasta) nó IEC 61156-7 (le haghaidh úsáid slabhra tarraingthe agus lúbthachta leanúnaí), a shonraíonn gathanna claonta íosta, sheasamh ualach teanntachta, agus láidreacht i gcoinne na gceimiceán tionsclaíochta — sreabhán gearrtha, ola hiodrálacha, oibreáin ghlantacháin — atá i láthair i dtimpeallachtaí déantúsaíochta. Sásaíonn úsáid cábla caighdeánach Cat5e de ghrád oifige i bhfeidhmchlár tionsclaíoch Ethernet an tsonraíocht leictreach ar an gcéad lá ach díghrádaíonn sé go tapa faoin nochtadh meicniúil agus ceimiceach atá gnáth i dtimpeallachtaí monarchan.

Mar a chuireann Toilleas Cábla Bus in aghaidh an Mhéadair Teorainneacha ar Uasfhad na Deighleog agus ar Áireamh Nód

Ní paraiméadair phrótacail treallach iad uasfhad na mírlíne agus uaslíon na nóid a cheadaítear ar dheighleog bus páirce — díorthaítear iad ón luchtú comhartha a charnaítear de réir mar a bhíonn níos mó toilleas cábla ann agus nuair a chuirtear níos mó toilleas ionchuir nóid leis an mbus. Ligeann tuiscint ar an ngaol seo do dhearthóirí córais cinntí eolasacha a dhéanamh maidir le roghnú cáblaí nuair a bhíonn táblaí caighdeánacha fad deighleog róshriantach do leagan amach plandaí áirithe, nó nuair a thagann socrú dlúth nóid ar theascán gearr i dtreo a theorainn lódála gan choinne.

Maidir le prótacail bus páirce bunaithe ar RS-485, cuireann gach nód atá ceangailte leis an mbus ualach ar an tiománaí líne i bhfoirm ualaigh aonaid — a sainíodh ar dtús mar impedance ionchuir 12 kΩ, cé go bhfuil go leor trasghlacadóirí nua-aimseartha i láthair ualaí aonad codánach de 1/4 nó 1/8, rud a ligeann níos mó nóid in aghaidh an deighleog. Feidhmíonn toilleas an chábla mar ualach dáilte feadh na míre: ag 12 Mbit/s, sonraíonn PROFIBUS DP uastoilleas deighleog de 30 nF, a aistríonn go dtí 100 méadar ar fhad uasta cábla nuair a úsáidtear cábla 30 pF/m. Leis an mbuiséad 30 nF céanna ar chábla le toilleas 50 pF/m ní theorannaítear an deighleog ach go dtí 60 méadar. Ciallaíonn sé seo gur féidir leagan amach an chórais is féidir a bhaint amach a laghdú go díreach le cábla sonraíochta níos ísle a cheannach a shábhálann costas in aghaidh an mhéadair, agus d'fhéadfadh go mbeadh gá le hathsheoltóirí breise nó scoilteanna deighleog a chosnaíonn i bhfad níos mó ná an coigilteas cábla.

Déantar toilleas cábla a chinneadh go fisiciúil ag na fachtóirí geoiméadracha céanna a rialaíonn bacainníocht shaintréithe - trastomhas seoltóra, tiús bhalla inslithe, agus tairiseach tréleictreach. Is gnách go n-úsáideann cábla optamaithe le haghaidh toilleas íseal insliú tiubh le cúr íseal-tréleictreach nó cumaisc cheallacha, a ghnóthaíonn ag an am céanna na luachanna impedance arda saintréithe (135–165 Ω) atá sonraithe ag PROFIBUS. Tá an dá airí seo — toilleas íseal agus impedance ard — comhsheasmhach go geoiméadrach agus baintear amach iad leis na cinntí dearaidh céanna, agus is é sin an fáth gur féidir le cáblaí ardcháilíochta bus an dá cheanglas a chomhlíonadh ag an am céanna agus cruthaíonn cáblaí buiséid a chomhlíonann impedance gan toilleas a rialú (nó vice versa) srianta suiteála nach dtagann chun solais ach nuair a choimisiúnaítear an líonra ar a lánmhéid. Déanann Zhishang Cábla cáblaí bus a bhfuil an dá pharaiméadar á rialú mar phríomhshonraíochtaí acu, ag soláthar an spás cloiginn fad deighleog iomlán a cheadaíonn an prótacal don dearthóir córais.

Leanúnach-Flex Tógáil Cábla Bus le haghaidh Feidhmchláir Robotic agus Bog-Ais

Cábla bus tionsclaíoch s suiteáilte ar airm robot, taithí robots comhoibríoch seacht-ais, córais aistrithe líneach, agus aiseanna uirlisí meaisín éilimh mheicniúla atá difriúil go hiomlán ó na cinn i sreangú painéil seasta-suite. Carnann lámh róbait a chríochnaíonn 60 timthriall in aghaidh an nóiméid thar oibríocht thrí-shift timpeall 100,000 timthriall solúbtha in aghaidh an lae — sroicheann sé 25 milliún timthriall thar thréimhse bliana. Ag na comhaireamh timthrialla seo, déantar gach gné den tógáil cábla nach bhfuil innealtóireacht sonrach le haghaidh flexing dinimiciúil ina láithreán tionscnaimh teip féideartha: déantar bristeacha sreang seoltóra, briseadh braid sciath, scoilteadh inslithe ag pointí lúb, agus dílamadh seaicéad ó na buneilimintí go léir mar mhodhanna teip réalaíocha laistigh de shaol seirbhíse ionchais an chábla má úsáidtear cábla suiteála seasta caighdeánach.

Tugann tógáil cábla bus leanúnach-flex aghaidh ar gach modh teip trí roghanna dearaidh sonracha. Úsáideann seoltóirí an aicme snáitheála is fearr atá ar fáil (Aicme 6 in aghaidh an IEC 60228 nó a choibhéis), a bhfuil trastomhais sreinge aonair chomh beag le 0.04–0.06 mm le haghaidh seoltóirí trasghearrtha beaga; dáileann na sreanga míne strus lúbthachta ionas nach gcuirfear brú ar aon sreang aonair thar a teorainn leaisteach le linn íos-thimthriallta ga lúbthachta an chábla. Cuirtear an casadh péire i bhfeidhm le fad tuata optamaithe nach bhfuil ró-ghearr (rud a chuirfeadh ar na seoltóirí seachtracha níos doichte faoi lúbadh agus briste) ná ró-fhada (rud a chuirfeadh céimseata an phéire saobhadh faoi flex, ag athrú an impedance ag an bpointe lúbtha). Úsáideann an sciath iomlán, más braid é, braid mhínsreang le uillinn fite agus clúdach a ríomhtar go sonrach chun leanúnachas agus céatadán an chlúdaigh a choinneáil tríd an gcomhaireamh timthriall claonta - forbróidh sciath atá deartha le haghaidh suiteáil statach ciorcaid oscailte i sreanga braid aonair laistigh de chodán den saol solúbtha a theastaíonn le haghaidh feidhmeanna robot.

Ní hamháin gur rogha ábhar cumaisc sholúbtha é roghnú ábhar seaicéid i gcáblaí bus flex leanúnach - ní mór don jacket trasghearradh sorcóireach an chábla a choinneáil trí lúbadh arís agus arís eile gan ubhchruthachú, rud a d'athródh céimseata tréleictreach agus a d'aistrigh bacainn shaintréith an chábla óna luach ainmniúil. Is iad seaicéid PUR (polúireatán) an rogha is fearr le haghaidh formhór na n-iarratas cáblaí bus leanúnach-flex: comhcheanglaíonn PUR ardfhriotaíocht abrasion le téarnamh comhsheasmhach leaisteach tar éis dífhoirmithe, rud a chiallaíonn go bhfilleann an cábla ar a thrasghearradh bunaidh tar éis gach timthriall lúbtha seachas dífhoirmiú de réir a chéile i dtreo próifíl ubhchruthach. Is buntáiste breise é friotaíocht PUR in aghaidh olaí hiodrálacha, sreabhán gearrtha, agus gníomhairí glantacháin tionsclaíocha atá i láthair go huilíoch i dtimpeallachtaí uirlisí meaisín thar seaicéid TPE, a thairgeann solúbthacht inchomparáide ach friotaíocht ceimiceach níos ísle ar hidreacarbóin aramatacha agus alafatacha a fhaightear go coitianta i mbealaidh meaisín.

Eilimintí Tógála a Dhéanann Idirdhealú Solúbtha Leanúnach ó Chábla Bus le Suiteáil Seasta

• Rang snáitheála seoltóir: Trádáil mhínsreang Aicme 6 (IEC 60228) in aghaidh Aicme 2 nó Aicme 5; dáileann snáitheanna míne strus lúbthachta agus leathnaíonn siad saol tuirse de réir ord méide nó níos mó ag ga lúb dinimiciúil rátáilte an chábla.
• Fad tuata optamaithe péire: Rialaithe chun cosc a chur ar aistriú impedance faoi lúbadh; ró-ghearr cúiseanna seoltóir overtightening ar an taobh istigh ga Bend, is féidir ró-fhada saobhadh céimseata péire.
• Sciath braid sreang mhín: Fite ó shreanga faoi thrastomhas 0.10 mm ag uillinn braid ríofa a choinníonn céatadán an chlúdaigh tríd an gcomhaireamh timthriall flex rátáilte gan aon bhriseadh sreinge aonair.
• seaicéad seachtrach PUR: Soláthraíonn aisghabháil trasghearrtha leaisteacha tar éis lúbthachta, rud a chuireann cosc ​​ar ovalization forásach a athródh impedance tréith; resistant freisin ar olaí agus ceimiceáin thionsclaíocha.
• Scaradh eilimint neamhghreamaitheach: Caithfidh líontóirí agus ceanglóirí idir eilimintí cábla gluaiseacht choibhneasta a cheadú le linn lúbthachta; Gineann tógálacha bannaithe a chuireann cosc ​​ar sciorradh idir-eilimintí strus lomadh a bhriseann na heilimintí istigh ag an lúbphointe.
