Cad a Chinneann Cobhsaíocht Tarchuir Cáblaí Ríomhaireachta Ardfheidhmíochta?

Cén fáth a bhfuil Cobhsaíocht Tarchuir ina Mhéadrach Feidhmíochta Lárnach do Cháblaí Ríomhaireachta

I dtimpeallachtaí ríomhaireachta nua-aimseartha - ó fhreastalaithe trádála ard-minicíochta agus braislí oiliúna AI go stáisiúin oibre gairmiúla agus rigí eagarthóireachta físeáin 8K - is annamh a smaoiníonn innealtóirí na chéad chomhpháirt ar an gcábla. Ach is í an chobhsaíocht tarchurtha an bunriachtanas lena gcinntear an seachadann crua-earraí ardfheidhmíochta a tréchur rátáilte i ndálaí an fhíorsaoil. Déanfaidh cábla a thugann isteach díghrádú comhartha, trasnaíocht leictreamaighnéadach, nó neamhleanúnachas impedance rátaí sonraí a throttle, ardóidh sé lastuas ceartúcháin earráide, agus i gcásanna tromchúiseacha cuirfidh sé faoi deara crochadh córais, sonraí truaillithe, nó naisc thit. A thuiscint cad a rialaíonn cobhsaíocht tarchurtha i cáblaí ríomhaireachta ardfheidhmíochta mar sin is eolas riachtanach é d’aon duine atá ag dearadh, ag tógáil, nó ag cothabháil córas ina bhfuil tábhacht le sláine sonraí agus luas.

Ní airí amháin í an chobhsaíocht tarchurtha — is é an toradh comhcheangailte é céimseata seoltóra, tréithe tréleictreach inslithe, ailtireacht sciath, cáilíocht foirceannadh cónascaire, agus cruinneas cóimeála cáblaí. Cuireann gach ceann de na heilimintí seo go neamhspleách leis an slabhra comhartha foriomlán, agus is féidir le laige in aon réimse amháin tionchar a imirt ar fheidhmíocht cóimeála cábla atá sonraithe go maith ar shlí eile.

Dearadh Seoltóra agus a Éifeacht ar Sláine Comhartha

Is é an seoltóir an áit a dtaistealaíonn comharthaí leictreacha, agus cinneann a saintréithe fisiceacha go díreach cé chomh dílis is a tharchuirtear comhartha ard-minicíochta ó cheann amháin den chábla go dtí an taobh eile. Ag rátaí sonraí arda - USB 4, Thunderbolt 4, PCIe Gen 4/5, nó 100GbE - éiríonn an éifeacht craiceann suntasach: díríonn an sruth níos mó agus níos mó ar dhromchla seachtrach an tseoltóra de réir mar a ardaíonn minicíocht, ag laghdú go héifeachtach an limistéar trasghearrtha inúsáidte agus méadú ar fhriotaíocht. Ardaíonn sé seo caillteanas ionsáite agus maolaíonn sé comhpháirteanna comhartha ard-minicíochta, rud a fhágann saobhadh tonnchruth ag an nglacadóir.

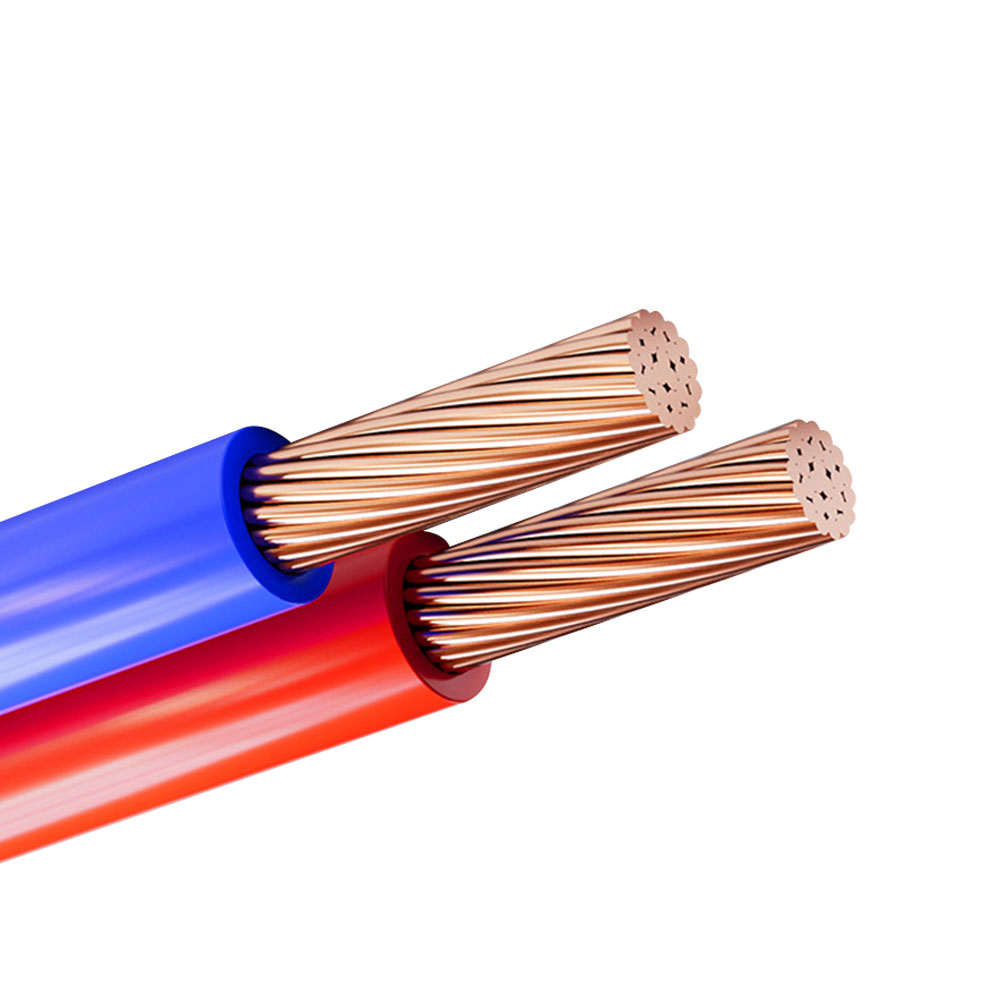

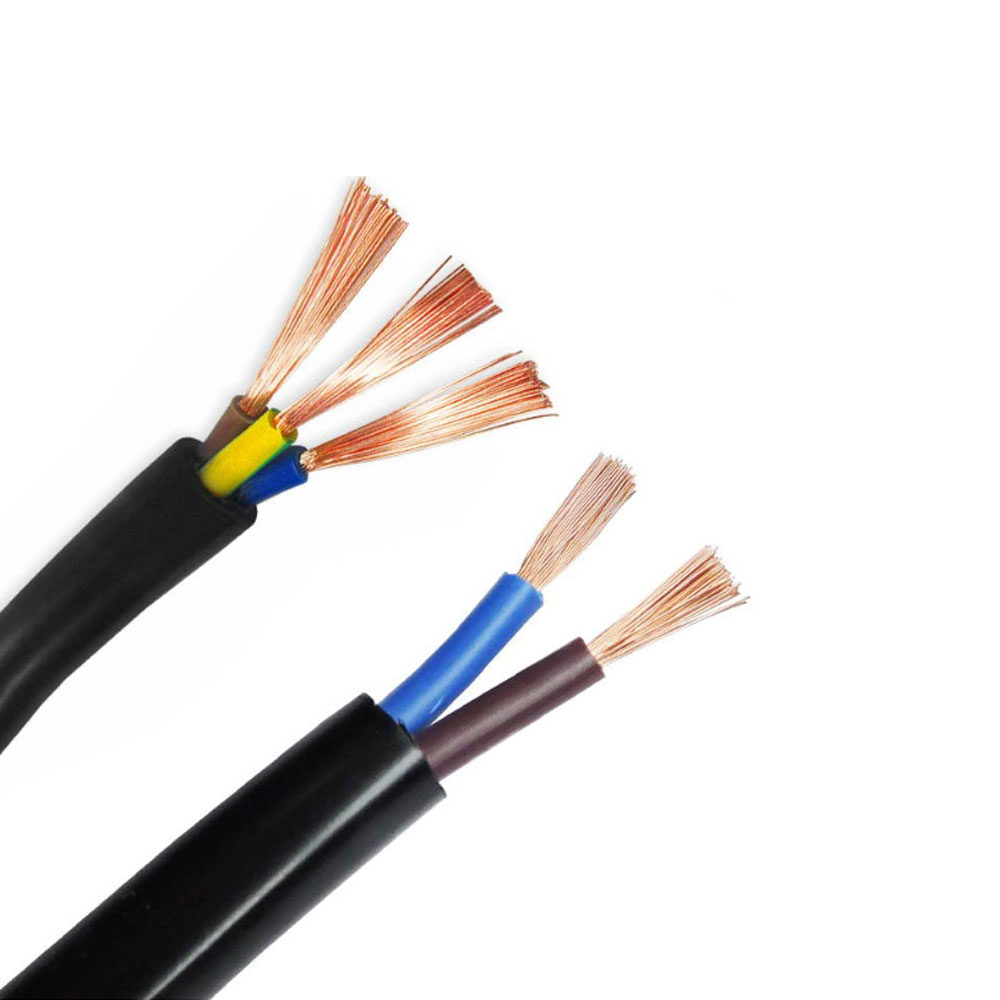

Tugann cáblaí ardfheidhmíochta aghaidh air seo trí roinnt straitéisí seoltóirí. Tá seoltóirí copair airgead-phlátáilte coitianta i gcáblaí sonraí préimhe mar go laghdaíonn seoltacht dromchla beagán níos airde airgid caillteanais éifeacht craiceann i gcomparáid le copar lom. Is fearr seoltóirí soladacha ná seoltóirí sáinnithe le haghaidh suiteálacha fosaithe mar go dtugann trádú isteach éagsúlachtaí bacainní beaga ach intomhaiste ag gach pointe teagmhála sreinge. I gcás feidhmeanna solúbtha ina bhfuil gá le seoltóirí snáithe, laghdaítear an éifeacht seo ar chéimseata snáitheanna agus fad tuí atá rialaithe go docht. Ní mór trastomhas an tseoltóra a mheaitseáil go beacht le sprioc bacainn shaintréithe an chábla — go hiondúil 50Ω do cháblaí comhaiseacha RF nó difreálach 100Ω do phéirí sonraí ardluais.

Ábhar Tréleictreach agus Comhsheasmhacht Impedance

Níl an t-insliú timpeall ar gach seoltóir — an tréleictreach — támh ó thaobh leictreach de. Tá cead sainiúil (tairiseach tréleictreach) ag gach ábhar tréleictreach a théann i bhfeidhm go díreach ar threoluas iomadaithe na gcomharthaí tríd an gcábla agus ar shainchobhsaíocht an chábla. Aistríonn éagsúlachtaí sa tairiseach tréleictreach feadh fad an chábla go díreach isteach i neamhleanúnachas bacainn, rud a fhágann frithchaitheamh comhartha. I gcórais dhigiteacha ardluais, feictear na machnaimh seo mar thorann ar an léaráid súl comhartha agus méadaíonn siad rátaí earráide giotán.

Tá tairiseach tréleictreach sách ard agus inathraithe ag insliú caighdeánach PVC, atá leordhóthanach le haghaidh iarratais ar mhinicíocht íseal, rud a fhágann nach bhfuil sé oiriúnach go leor do cháblaí sonraí ardluais. Ina ionad sin, úsáideann cáblaí ríomhaireachta ardfheidhmíochta ábhair thréleictreacha ísealchaillteanas a chothaíonn airíonna comhsheasmhacha thar na raonta minicíochta spéise.

Ábhair thréleictreach coitianta i gcáblaí ardfheidhmíochta agus a n-airíonna:

• PTFE (polytetrafluoroethylene): Tairiseach tréleictreach de thart ar 2.1, thar a bheith cobhsaí trasna teochta agus minicíochta. Úsáidtear é i gcáblaí RF préimhe, cáblaí tástála ardluais, agus tionóil sonraí de ghrád aeraspáis. Sármhaith le haghaidh impedance cobhsaí ach costasach agus deacair a phróiseáil.
• FEP (próipiléin eitiléine fluairínithe): Tairiseach tréleictreach de 2.1-2.2, níos éasca a easbhrúite ná PTFE agus an chuid is mó dá buntáistí leictreacha á gcoimeád ag an am céanna. Úsáidtear go forleathan i gcáblaí Ethernet Cat 6A agus Cat 8 agus cáblaí sonraí inmheánacha ardluais.
• Poileitiléin foamed: Laghdaíonn struchtúr ceallacha aer-líonta an tairiseach tréleictreach éifeachtach faoi bhun 1.5, ag feabhsú go mór an treoluas iomadaithe comhartha agus ag laghdú caillteanais. Úsáidtear é i gcáblaí comhaiseacha le haghaidh feidhmeanna ard-minicíochta.
• HDPE (poileitiléin ard-dlúis): Tairiseach tréleictreach thart ar 2.3, airíonna leictreacha maith agus éifeachtach ó thaobh costais. Coitianta i gcáblú struchtúrtha d'ionaid sonraí.

Tá comhsheasmhacht déantúsaíochta tiús bhalla tréleictreach chomh tábhachtach céanna. Cruthaíonn éalárnacht — sa chás nach bhfuil an seoltóir lasmuigh den lárionad laistigh den insliú — éagsúlachtaí bacainní tréimhsiúla a ghineann caillteanas fillte agus a dhúisíonn sláine an chomhartha. Úsáideann monaróirí cábla ardfheidhmíochta trealamh easbhrúite beachtais le monatóireacht thiús balla fíor-ama chun an t-élárnacht go codáin milliméadar a íoslaghdú.

Ailtireacht Sciath agus Diúltú Cur isteach Leictreamaighnéadach

Tá trasnaíocht leictreamaighnéadach (EMI) — ó fhoinsí seachtracha atá cúpláilte isteach sa chábla agus ó chomharthaí laistigh den chábla a radaíonn amach — ar cheann de na bagairtí is praiticiúla ar chobhsaíocht an tarchuir i dtimpeallachtaí ríomhaireachta an fhíorsaoil. Is áiteanna torannacha leictreacha iad seomraí freastalaí, ionaid sonraí, agus suiteálacha ríomhaireachta tionsclaíocha, líonta le soláthairtí aistrithe cumhachta, lucht leanúna fuaraithe, raidiónna gan sreang, agus tiomántáin mhótair ard-srutha. Piocfaidh cábla gan sciath leordhóthanach an torann seo ar na seoltóirí comhartha, rud a laghdóidh an cóimheas comhartha-go-torann agus ag méadú earráidí.

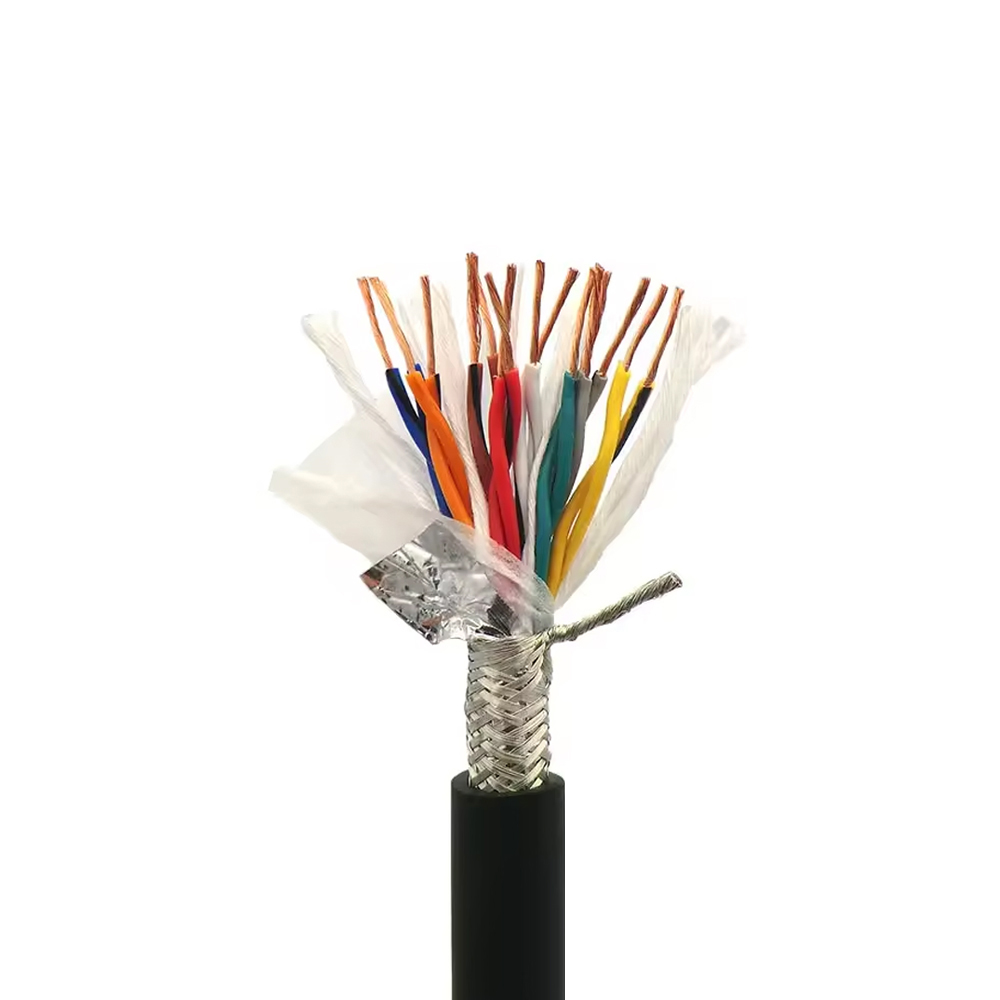

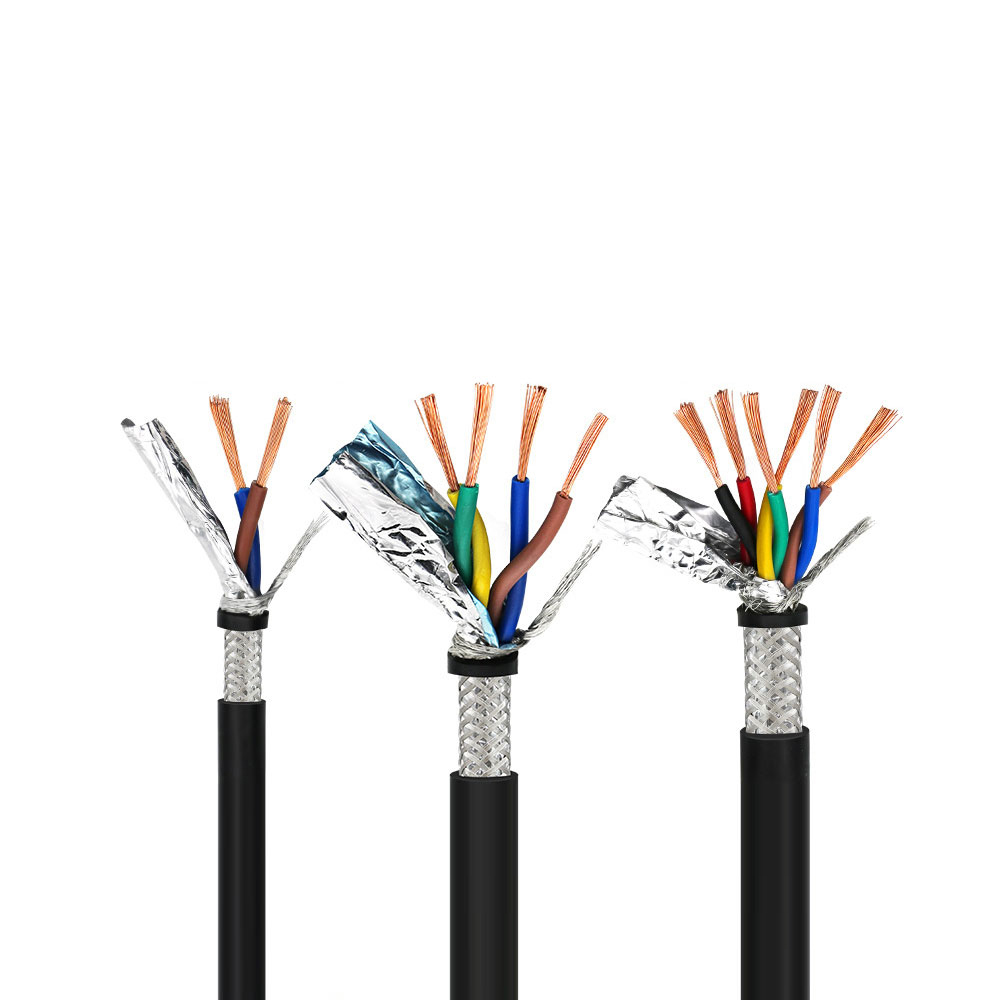

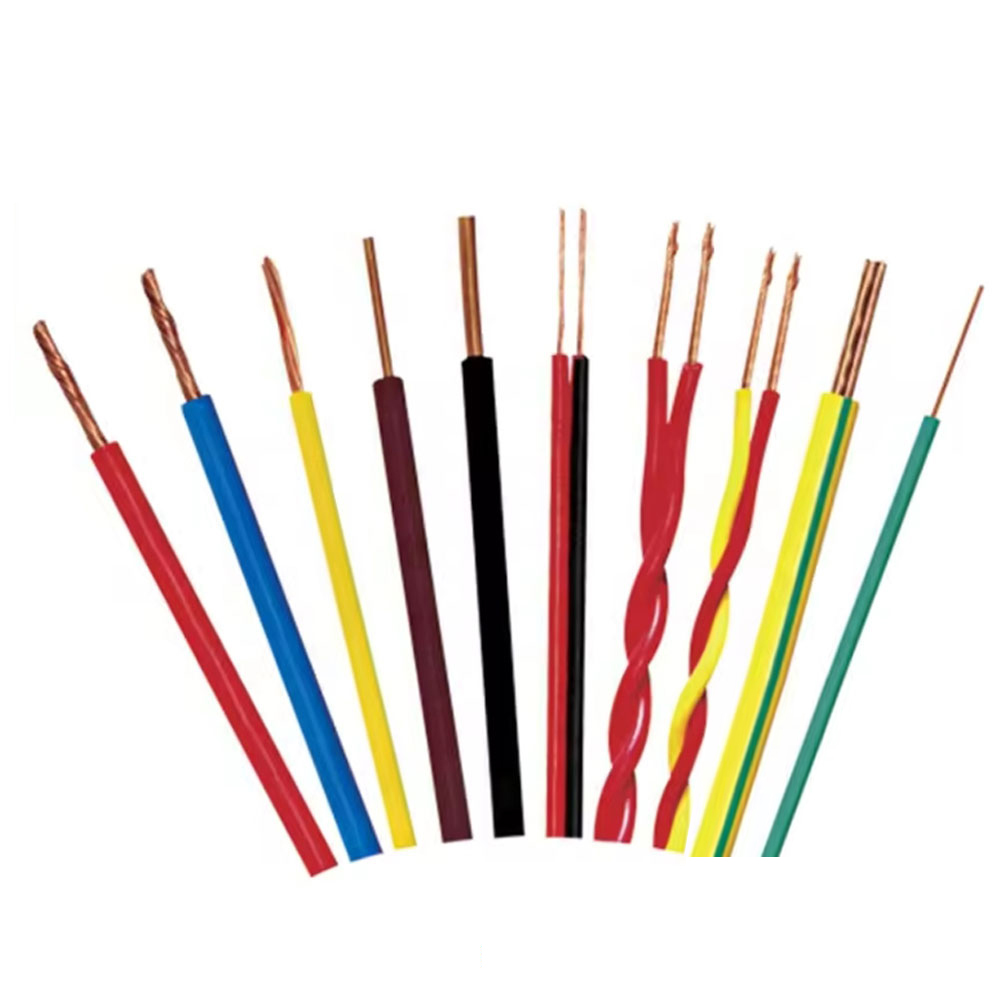

Úsáideann cáblaí ríomhaireachta ardfheidhmíochta straitéisí sciathaithe cisealta chun clúdach ard agus éifeachtacht leathanmhinicíochta a sholáthar. Déantar feidhmíocht córais sciath a chainníochtú trína bhacainn aistrithe agus céatadán an chuimsithe sciatha - léiríonn impedance aistrithe níos ísle agus clúdach níos airde araon diúltú IEA níos fearr.

I gcás péirí comhartha difreálach - an ailtireacht a úsáidtear i USB, Thunderbolt, DisplayPort, agus Ethernet - soláthraíonn sciath péire aonair (tógáil S / FTP nó U / FTP) an diúltú crosstalk is airde idir péirí laistigh den chábla céanna. Tá sé seo ríthábhachtach nuair a roinneann péirí ardluais iolracha seaicéad cábla, mar atá in Ethernet Cat 8 nó tionóil cábla optúla gníomhacha.

Céimseata Péire Difreálach agus Rialú Crosstalk

Úsáideann comhéadain ríomhaireachta nua-aimseartha ardluais - lena n-áirítear USB 3.2, PCIe, DisplayPort 2.1, agus gach leagan Ethernet os cionn 1GbE - comharthaíocht dhifreálach, áit a tharchuirtear sonraí mar an difríocht voltais idir dhá sheoltóir a iompraíonn comharthaí comhlántacha. Soláthraíonn an teicníocht seo díolúine ó thaobh torainn de mhodh coitianta, ach braitheann sé go criticiúil ar shiméadracht fhisiceach an dá sheoltóir laistigh de gach péire. Fágann aon neamhshiméadracht gheoiméadrach — tiús inslithe difriúil, fad tuata éagothrom, nó spásáil neamh-chomhsheasmhach — go n-éiríonn an péire sceabhacha, nuair a shroicheann comhartha seoltóra amháin an glacadóir beagán roimh an gceann eile. Ag rátaí sonraí il-gigabit, is féidir fiú piceasoicindí sceabhacha a bheith ina chúis le hearráidí díchódaithe glacadóra.

Déantar an ráta casadh de phéirí difreálach a innealtóireacht go cúramach chun dhá riachtanas iomaíocha a chothromú: feabhsaíonn casadh daingean comhsheasmhach an diúltú don mhodh coiteann agus an siméadracht mheicniúil, ach méadaíonn casadh ró-daingean fad an chábla i gcoibhneas lena bhealaigh (a dhéanann difear do sceabha idir péirí) agus féadann sé strus a thabhairt isteach sna seoltóirí. Tugtar rátaí casadh beagán difriúil d'aon ghnó do phéirí éagsúla laistigh de chábla ilphéire ionas go mbeidh fad leictreach uathúil ag gach péire, rud a chuireann cosc ​​ar chúpláil crosstalk athshondach idir péirí ag minicíochtaí sonracha.

Cáilíocht Foirceannadh Cónascaire agus Iontaofacht Teagmhála

Níl cobhsaíocht tarchurtha cóimeála cábla ach chomh maith leis an bpointe nasctha is laige, agus is iad na nascóirí an ghné is mó seans go dteipeann ar aon chomhthionól cábla. Ag an gcomhéadan cónascaire, bíonn tionchar díreach ag cruinneas meicniúil, ábhar teagmhála, agus modh foirceanta ar shláine na comhartha. Tá neamhleanúnachas bacainní ag cónaisc dosheachanta — athraíonn an chéimseata go tobann ag an trasdul ó chábla go cónascaire — ach laghdaítear fad leictreach na neamhleanúnachais seo le dearadh cónascaire ardfheidhmíochta agus úsáideann siad struchtúir bhacainn chomhoiriúnaithe chun frithchaitheamh a laghdú.

Is iad na teagmhálacha órphlátáilte an caighdeán do chónaisc cábla ríomhaireachta ard-iontaofachta toisc go gcoimeádann friotaíocht óir in aghaidh ocsaídiúcháin friotaíocht teagmhála íseal, cobhsaí thar na mílte timthriallta cúplála agus blianta seirbhíse. Méadaíonn friotaíocht teagmhála a ardaíonn le himeacht ama - mar gheall ar ocsaídiú ar theagmhálacha bonnmhiotail - caillteanas ionsáite agus tugtar isteach frithchaitheamh comhartha. I gcás feidhmeanna ardluais, ba cheart sonraíocht chaillteanais aischuir an chónascaire (tomhas ar cé chomh maith agus a choinníonn an cónascaire meaitseáil impedance) a fhíorú i gcoinne riachtanais an phrótacail. Mar shampla, iompraíonn cáblaí USB4 agus Thunderbolt 4 sonraíochtaí feidhmíochta cónascaire chomh dian leis an gcábla féin.

Fachtóirí le fíorú agus cáilíocht an chónascaire á mheasúnú d’fheidhmchláir ardluais:

• Tiús plating teagmhála - íosmhéid óir 0.5 µm thar bhacainn nicile le haghaidh feidhmeanna ard-timthriallta
• Rátáil chaillteanais aischuir meaitseáilte le raon minicíochta an spriocphrótacail
• Rátáil timthriall cúplála - Ba cheart nascóirí USB-C a rátáil ar feadh 10,000 timthriall ar a laghad
• Dearadh faoisimh brú - cosnaíonn sé an sádróir seoltóir-go-teagmhála nó alt crimp ó thuirse lúbtha
• Deimhniú tríú páirtí - USB-IF, deimhniú Thunderbolt, nó tástáil comhlíonta Fóram HDMI

Fad Cábla, Comhpháirteanna Gníomhacha, agus Teorainneacha Prótacail Sonracha

Tá tionóil cháblaí éighníomhacha — iad siúd nach bhfuil iontu ach seoltóirí, insliú, sciath agus nascóirí — faoi réir teorainneacha fisiceacha bunúsacha maidir leis an bhfad ar féidir leo cáilíocht chomharthaí leordhóthanacha a chothabháil. De réir mar a mhéadaíonn fad an chábla, carnann caillteanas ionsáite agus laghdaítear aimplitiúid an chomhartha faighte. Sainmhíníonn gach prótacal uasbhuiséad caillteanais ionsáite nach mór don chábla móide nascóirí fanacht laistigh de. Má théann sé thar an mbuiséad seo ní éiríonn le cothromóir an ghlacadóra cúiteamh a dhéanamh, rud a fhágann earráidí giotán.

Maidir le feidhmchláir a éilíonn fad níos faide ná teorainn an chábla éighníomhach, ionchorpraíonn cáblaí gníomhacha leictreonaic riochtaithe comharthaí — go hiondúil retimers nó redrivers — laistigh den chomhthionól cábla féin. Tiontaíonn cáblaí optúla gníomhacha (AOCanna) an comhartha leictreach go optúil ag foirceann amháin agus ar ais go leictreach ag an taobh eile, rud a chuireann deireadh beagnach le caillteanas ionsáite a bhaineann le fad le haghaidh ritheann na mílte méadar. Coinníonn na cineálacha cur chuige gníomhacha seo cobhsaíocht tarchurtha thar achair a bheadh ​​dodhéanta go fisiciúil le copar éighníomhach amháin, rud a fhágann go bhfuil siad riachtanach d’idirnasc lárionad sonraí, líonraí limistéir stórála, agus naisc chúlphlána braisle ríomhaireachta ardfheidhmíochta.

Cobhsaíocht Tarchuir a Thástáil agus a Fhíorú

Níl ann ach an tús le cábla ardfheidhmíochta a shonrú - tá sé chomh tábhachtach céanna a fhíorú go seachadann sé tarchur cobhsaí sa spriocshuiteáil. I measc na bpríomh-pharaiméadair leictreacha ar chóir iad a thástáil nó a dheimhniú i gcoinne na mbileog sonraí tá caillteanas ionsáite (lagú), cailleadh fillte, crosstalk gar-deireadh (NÍOS), crosstalk ceann i bhfad (FEXT), moill iomadaithe, agus sceabhacha idir péirí. I gcás suiteálacha struchtúrtha cáblaithe, is féidir le tástálaithe allamuigh ar nós an tsraith Fluke DSX na paraiméadair seo go léir a thomhas agus a dheimhniú go gcomhlíonann an gléasra cábla suiteáilte a chatagóir rátáilte.

I gcás tionóil cábla aonair - cábla Thunderbolt 4, cóimeáil HDMI ardluais, nó riser PCIe Gen 5 - soláthraíonn tástáil chomhlíonta prótacail-shonrach a dhéanann an comhlacht deimhniúcháin tionscail ábhartha an dearbhú is láidre maidir le cobhsaíocht tarchurtha thar raon iomlán na gcoinníollacha oibriúcháin. Is é an bealach is iontaofa chun comhthionóil dheimhnithe a cheannach ó mhonaróirí creidiúnacha, seachas roghanna eile neamhbhrandála a mhaíonn comhlíonadh gan fianaise tástála, a chinntiú go gcomhlíonann cobhsaíocht tarchurtha éilimh na bhfeidhmchlár ríomhaireachta ardfheidhmíochta san fhadtéarma.
